تقنية الخنادق وقنوات الطاقة MPP

تقنية الخنادق لقنوات الطاقة تحت الأرض: كيف تتعامل أنابيب MPP مع عمليات سحب تصل إلى 1000 متر

إجابة مختصرة: بالنسبة لتركيب قنوات الطاقة بدون خنادق، فإن قناة MPP (البولي بروبيلين المعدل) هي المواصفات التي تفوز في أغلب الأحيان - فهي توفر صلابة حلقية تبلغ 40 كيلو نيوتن / متر مربع وما فوق، وتسمح بسحب 1000 متر أو أكثر في تشغيل واحد، وتحمل قوة شد أكبر من 25 ميجا باسكال، ويتم ربطها عن طريق الاندماج الحراري بحيث يكون المفصل قويًا مثل جسم الأنبوب. هذه الخصائص الأربع هي بالضبط ما يعاقب عليه السحب من خلال الطين والحصى المتداخل.

إذا كنت تحدد قناة للحفر الاتجاهي الأفقي (HDD)، أو رفع الأنابيب أو صدم الأنابيب، فإن هذا الدليل يشرح ما يجب طلبه، وكيف تقارن MPP مع HDPE، والصلب، وFRP، وكيفية التحقق من ورقة بيانات المورد.

ما هي تقنية الخنادق؟

تغطي تقنية الخنادق الطرق المستخدمة لفحص أو تركيب أو استبدال أو إعادة تأهيل المرافق تحت الأرض مع الحد الأدنى من الحفر السطحي. قامت الجمعية الدولية لتكنولوجيا حفر الخنادق (ISTT)، التي تأسست في عام 1986، بتجميع التقنيات الرئيسية في عائلات: الحفر الاتجاهي الأفقي، ورفع الأنابيب وحفر الأنفاق الدقيقة، وحفر المثاقب، ودفع الأنابيب القابلة للتوجيه المباشر، ودك الأنابيب، إلى جانب مجموعة واسعة من أنظمة التبطين وإعادة التأهيل ( كتالوج الطرق ).

مخطط مسار قناة الطاقة بدون خنادق عبر مركز النقل

بالنسبة لشبكات الطاقة فإن النداء واضح. يمكن تركيب مجاري الهواء تحت مدرج حي أو طريق سريع أو نهر أو مبنى سكني كامل البناء في المدينة دون فتح السطح - ولهذا السبب تهيمن الطرق بدون خنادق على تركيب مجاري الهواء في المطارات وأنظمة المترو والشبكات الحضرية الكثيفة.

لماذا يفشل حفر الخنادق المفتوحة في المواقع الكثيفة؟

يظل حفر الخنادق المفتوحة هو الخيار الأرخص على الأراضي الخضراء. يتوقف عن كونه خيارًا عندما:

قنوات الطاقة التي تم تركيبها أسفل طريق غارق تحت مظلة طرفية

· لا يمكن مقاطعة حركة المرور. يؤدي قطع الطريق إلى قطع حركة منطقة بأكملها، وغالبًا ما تتجاوز التكلفة الاجتماعية والاقتصادية ميزانية خطوط الأنابيب.

· مترو الأنفاق مزدحم بالفعل. إن نقل خطوط المياه والغاز والاتصالات والكهرباء الموجودة أمر بطيء ومكلف ومحفوف بالمخاطر.

· الأرض غير مستقرة. في الطمي الناعم والرمال الناعمة، تستقر الخنادق المفتوحة أو تنهار أو تزيح الأنبوب.

· الموقع يعمل بشكل فعال. ولا يمكن للمطارات والموانئ والمنشآت الصناعية وقف عملياتها لمدة أشهر من الأعمال المدنية.

· مادة الغبار والضوضاء والاهتزازات. يتأثر السكان والشركات المجاورة لأعمال الحفر بشكل مباشر - وفي مشروع Shanghai Eastern Hub، تم الإبلاغ عن انخفاض التلوث الغباري بنسبة 90٪ مقارنة بأعمال الحفر التقليدية.

خمسة متطلبات لأماكن التركيب بدون خنادق على قناة الطاقة

عادة ما تفشل القناة المصممة فقط للدفن المفتوح في السحب بدون خنادق. تحقق من هذه النقاط الخمس قبل الموافقة على المورد:

1. قوة الشد. يتم سحب الأنبوب أو دفعه من طرفه. تعني قوة الشد غير الكافية أن القناة تنكسر في منتصف الطريق.

2. تصلب الحلقة. سيؤدي الدفن العميق بالإضافة إلى العبء الزائد والحمل المروري إلى تشكيل قناة مرنة تفتقر إلى الصلابة.

3. ثني الأداء. تتبع عمليات السحب الطويلة مسارًا منحنيًا. القناة التي لن تنحني لها تنحرف عن الخط ويفشل التثبيت.

4. النزاهة المشتركة. تحمل المفاصل حمولة السحب الكاملة ويجب أن تكون خالية من التسرب. تعتبر الوصلات الملحومة التي تتوافق مع قوة جسم الأنبوب هي المعيار المرجعي.

5. حالة السطح. أي خدش أو نتيجة على الحائط أثناء السحب تصبح نقطة ضعف في الخدمة. يقلل التجويف الصلب والناعم من احتكاك السحب.

قناة الطاقة MPP: بيانات الأداء الرئيسية

تم تحديد قناة الطاقة MPP (البولي بروبيلين المعدل) من ERA في المشاريع بما في ذلك محطة T3 بمطار Pudong الدولي. توفر ورقة البيانات المنشورة الأرقام المهمة للعمل بدون خنادق:

تم تجميع وصلات الأنابيب الملحومة تحت الأرض

المادة نفسها عبارة عن مادة البولي بروبيلين الخاملة، ولهذا السبب لا تتحلل القناة في الأرض المالحة أو النشطة كيميائيًا - وهو عامل حاسم في المواقع الساحلية.

MPP vs HDPE vs Steel vs FRP لقنوات الطاقة بدون خنادق

كيف تقرأ هذا الجدول يظل HDPE هو الخيار الأفضل حيث تهيمن أقصى قدر من المرونة ومقاومة تأثير درجات الحرارة المنخفضة للغاية - ويمتد نطاقها القابل للاستخدام إلى -20 درجة مئوية، وهي المادة الراسخة لتجديد المياه والصرف الصحي بدون خنادق. تكتسب MPP مكانتها على وجه التحديد في قنوات الطاقة ، حيث يكون الجمع بين المقاومة العالية للحرارة والصلابة العالية وقدرة السحب الطويلة أكثر أهمية من المرونة القصوى. يفوز الفولاذ عند الحمل ولكنه يخسر عند التآكل والوزن وعدد المفاصل؛ يفوز FRP بالتآكل ولكنه يكلف أكثر وأقل تسامحًا مع الانحناء أثناء التثبيت.

قائمة التحقق من المواصفات: ما الذي يجب أن تطلبه من المورد؟

قبل الموافقة على قناة طاقة MPP لمشروع بدون خنادق، اطلب:

· بيانات اختبار صلابة الحلقة (كيلو نيوتن/م²) عند سمك الجدار المحدد — وليست مطالبة عامة في الكتالوج.

· قوة الشد والاستطالة عند الكسر من دفعة المادة.

· الحد الأقصى الموصى به لطول السحب لمسارك المحدد ونوع التربة.

· طريقة الوصلة وكفاءة الوصلة – التأكد من أن وصلة الدمج تصل إلى قوة جسم الأنبوب.

· درجة حرارة التليين فيكات إذا كان حمل الكابل أو درجة الحرارة المحيطة مرتفعة.

· بيان التآكل والمقاومة الكيميائية لكيمياء التربة والمياه الجوفية.

· مشاريع مرجعية ذات أطوال سحب مماثلة أو أعماق دفن أو ظروف أرضية.

حيث يتم استخدام قنوات الطاقة MPP

· المطارات ومحاور النقل – مدارج الطائرات ومعابر ساحة المطار، وتوزيع الطاقة الطرفية، وتقاطعات السكك الحديدية الجوية.

· شبكات الطاقة الحضرية – مصارف القنوات الموجودة أسفل الطرق والساحات العامة حيث يُحظر الحفر المفتوح.

· ممرات المترو والسكك الحديدية – قنوات الكابلات أسفل المسار التشغيلي.

· الموانئ والمجمعات الصناعية – أرض ساحلية ذات مياه جوفية مالحة.

· معابر الأنهار والطرق السريعة - عمليات سحب طويلة ذات مسار واحد حيث تكون الأعمدة الوسيطة مستحيلة.

منظر جوي لمحطة مطار بودونغ الدولي T3

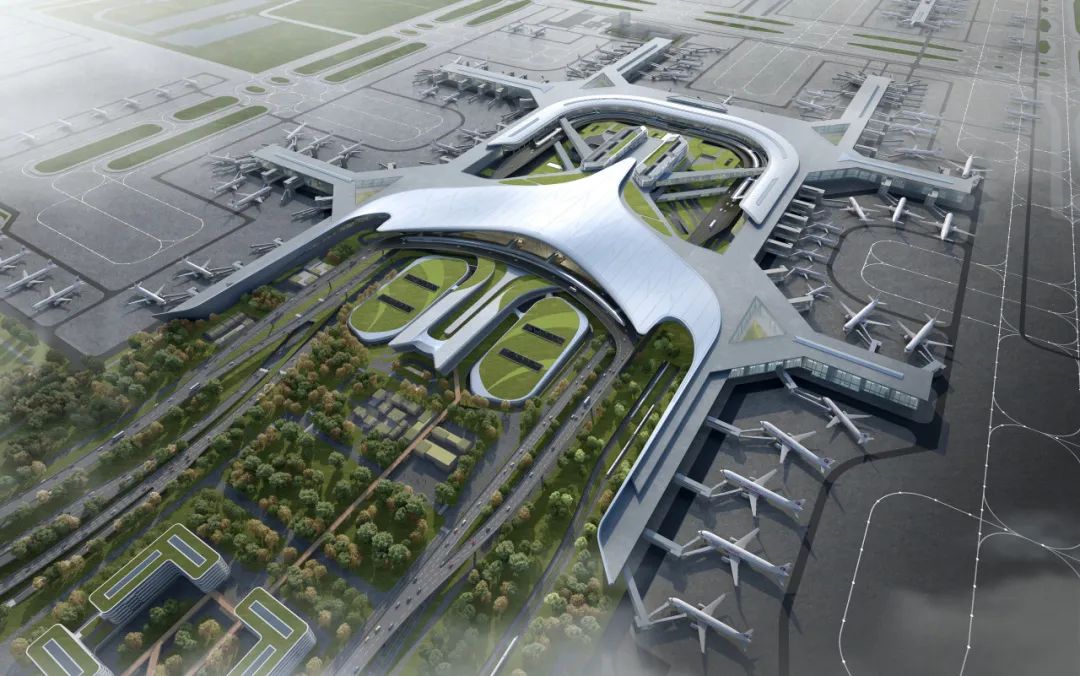

منظر جوي لمحطة المطار مع الطائرات عند البوابات

مرجع الحالة: المحور الشرقي لشانغهاي

تم تطبيق قناة الطاقة ERA MPP على شبكة قنوات الطاقة تحت الأرض لمحطة T3 في مطار Pudong الدولي، وهو جزء من المحور الشرقي لشانغهاي. يجمع الموقع بين طبقات الطين والحصى المتداخلة، والمياه الجوفية المحصورة، ونوافذ البناء التي لا تتوقف عن الطيران، وبيئة ساحلية مالحة - وهو مزيج جعل التركيب بدون خنادق هو الطريق الواقعي الوحيد وجعل صلابة القناة وقوة الشد وختم المفاصل هي نقاط المواصفات المحددة.

واجهة محطة Shanghai Eastern Hub عند الغسق

اقرأ قصة المشروع كاملة: [المشروع الضخم | تعمل قنوات الطاقة ERA MPP على بناء 'شريان الحياة للطاقة' للمركز الشرقي لشانغهاي](https://www.erapipefittings.com/megaproject-era-mpp-power-conduits-shanghai- east-hub.html)

الأسئلة المتداولة

ما هي قناة الطاقة MPP المستخدمة؟ إنها قناة لكابلات الطاقة تحت الأرض - المسار الوقائي الذي يحمل كابلات الجهد العالي والجهد المنخفض يمتد تحت المطارات والطرق والساحات العامة والمواقع الصناعية. فهو يحمي الكابلات من كيمياء التربة، ودخول المياه، والحمل الميكانيكي، ويسمح بسحب الكابلات واستبدالها دون إعادة الحفر.

ما هي المدة التي يمكن فيها تركيب قناة MPP في عملية واحدة بدون خنادق؟ تم تصنيف قناة الطاقة ERA MPP لأطوال سحب تصل إلى 1000 متر وما فوق. يعتمد الحد الأقصى العملي في مشروع معين أيضًا على انحناء المسار ونوع التربة وسعة الرافعة وعدد المفاصل في السلسلة.

ما هو الفرق بين MPP وHDPE لقنوات الطاقة تحت الأرض؟ MPP عبارة عن مادة بولي بروبيلين معدلة تتمتع بمقاومة أعلى للحرارة (Vicat أعلى من 93 درجة مئوية) وصلابة حلقة أعلى من HDPE، والتي تناسب قنوات الطاقة المدفونة التي تحمل أحمال الكابلات الثقيلة. يعتبر HDPE أكثر مرونة ويعمل بشكل أفضل في درجات الحرارة المنخفضة جدًا، ولهذا السبب يهيمن على تجديد المياه والصرف الصحي. بالنسبة لواجبات الطاقة في الظروف الدافئة أو ذات الأحمال العالية، عادةً ما يكون MPP هو الأفضل.

هل يمكن استخدام قناة الطاقة MPP في الأراضي الساحلية أو ذات الملوحة العالية؟ نعم. القناة مصنوعة من مادة البولي بروبيلين الخاملة وتقاوم الهجوم من أحماض التربة والقلويات، لذا فهي تعمل في المياه الجوفية المالحة والبيئات الساحلية حيث يحتاج الفولاذ المطلي إلى حماية إضافية.

ما الجهد الذي يمكن أن تحمله قناة الطاقة MPP؟ تم تصنيف قناة الطاقة MPP الخاصة بـ ERA لتحمل الفولتية التي تزيد عن 100 كيلو فولت، والتي تغطي توزيع الجهد العالي النموذجي لمراكز النقل الرئيسية وبنوك قنوات المرافق.

كيف يتم ربط قنوات الطاقة MPP، وهل الوصلات مقاومة للماء؟ وينضم إليهم اللحام بالانصهار الحراري. تصل قوة الوصلة الناتجة إلى قوة مماثلة لجسم الأنبوب، وبالتالي تتصرف القناة كعنصر مغلق متواصل بدلاً من سلسلة من المقاطع المتصلة - وهو المتطلب الأساسي للبقاء على قيد الحياة أثناء السحب الطويل ولإبقاء المياه خارج الخدمة.

ما هي مدة استمرار قناة الطاقة MPP؟ في ظل ظروف الخدمة المدفونة العادية، يتم تصنيف القناة لعمر خدمة تصميمي يصل إلى 70 عامًا، مع تجويف أملس يقاوم التقشر بحيث يظل سحب الكابلات والترقيات المستقبلية واضحة.

هل ما زلت بحاجة إلى قناة MPP إذا كانت الأرض مستقرة وكان من الممكن قطعها بشكل مفتوح؟ ليس بالضرورة. غالبًا ما يكون القطع المفتوح باستخدام قناة منخفضة التكلفة هو الحل الصحيح على الأراضي الخضراء. إن مزايا MPP - الصلابة وقوة الشد ومفاصل الدمج - هي ما تدفعه مقابل عندما تكون طريقة التثبيت بدون خنادق أو عندما يكون حمل الكابل والبيئة الحرارية مطلوبين.

خاتمة

أصبح التركيب بدون خنادق الآن ممارسة قياسية لقنوات الطاقة في المطارات ومحطات المترو والشبكات الحضرية الكثيفة، وهو يحول المخاطر الهندسية من الحفر إلى الأنابيب. يجب أن تكون القناة المخصصة للعمل بدون خنادق قوية في الشد، وقوية بدرجة كافية للدفن العميق، وملساء بما يكفي لسحبها بسهولة وربطها بحيث لا يكون المفصل هو نقطة الضعف.

هذه هي المواصفات التي تم بناء قناة الطاقة MPP الخاصة بشركة ERA من أجلها، ولهذا السبب تم اختيارها لشبكة الطاقة تحت الأرض في المحور الشرقي لشنغهاي.
