أنابيب CPVC: دليل كامل للخصائص والتطبيقات والقيود

مقدمة

اسأل مهندس مصنع لماذا استبدلوا الفولاذ المقاوم للصدأ بالبلاستيك على خط حمض الهيدروكلوريك، ونادرا ما تكون الإجابة هي التكلفة. عادة ما يكون هذا هو استبدال الأنبوب الثالث أو الرابع - وإدراك أن التآكل لن يتوقف أبدًا.

لقد حل كلوريد البولي فينيل المكلور - CPVC، والمسمى أيضًا PVC-C - هذه المشكلة منذ عام 1961. وهو أحد اللدائن الحرارية القليلة التي تجمع بين المقاومة الكيميائية الحقيقية ودرجة حرارة الخدمة التي تقترب من 95 درجة مئوية، ولهذا السبب يظهر الآن في أنظمة رشاشات الحريق، وحلقات الماء الساخن في المستشفيات، ورافعات التدفئة والتهوية وتكييف الهواء (HVAC) في الفنادق، ومصانع الكلور والقلويات على حد سواء.

لكن CPVC هي أيضًا واحدة من أكثر المواد التي يساء فهمها في الكتالوج. وقد تم تحديدها بشكل متحفظ للغاية في بعض المشاريع، وبشكل متفائل للغاية في مشاريع أخرى - عادةً لأن الحدود موثقة في ثلاثة أماكن مختلفة، ونادرًا ما يتم توثيقها في مكان واحد.

يجمعها هذا الدليل معًا: ما هي CPVC، والخصائص المهمة، وكيف تقارن مع PPR، وPEX، والنحاس والفولاذ المقاوم للصدأ، وأين تنتمي، وأين يجب عدم استخدامها ، وكيفية تحديدها بشكل صحيح.

ما هو CPVC؟

كلوريد البوليفينيل المكلور هو لدن بالحرارة يتم إنتاجه عن طريق معالجة راتينج PVC بالكلور. يؤدي تفاعل الكلورة إلى رفع محتوى الكلور من حوالي 57% في PVC إلى 65-72% في CPVC ، وهذا التغيير الفردي هو ما ينتج السلوك المحدد للمادة: مقاومة أعلى للحرارة، ومقاومة كيميائية أفضل، وخصائص مثبطة للهب لا يمتلكها PVC.

تم اختراع أنابيب CPVC في الولايات المتحدة عام 1958 ودخلت الخدمة التجارية عام 1961. ومن 1984 الولايات المتحدة بدأ اعتمادها في أنظمة رشاشات الحريق، وانتشرت المادة إلى أوروبا وأمريكا الجنوبية وآسيا. ما 2008 تم تركيب يزيد عن 1.3 مليار متر من أنابيب مرشات CPVC في جميع أنحاء العالم، وتستحوذ CPVC في الولايات المتحدة على ما يقرب من 35% من سوق أنابيب مرشات مكافحة الحرائق. أصبحت الهند منذ ذلك الحين أكبر سوق منفردة في العالم لأنابيب CPVC من حيث الحجم.

كما أن أنابيب ووصلات CPVC مغطاة بمجموعة من المعايير الدولية - ASTM D2846 في أمريكا الشمالية، DIN 8079 في أوروبا، ABNT NBR 15884 في البرازيل، وسلسلة GB/T 18993 وGB/T 18998 في الصين - ولهذا السبب تظهر نفس المادة الأساسية تحت العديد من تسميات المنتجات المختلفة تمامًا.

الخصائص الرئيسية في لمحة

ملكية	قيمة
درجة حرارة الخدمة على المدى الطويل	-20 درجة مئوية إلى 95 درجة مئوية
معامل التمدد الخطي	0.07 ملم/(م·درجة مئوية)
الموصلية الحرارية	0.14 واط/(م·ك)
درجة حرارة التليين فيكات (الأنبوب)	> 110 درجة مئوية
تصلب الحلقة	> 20 كيلو نيوتن/م⊃2;
محتوى الكلور	65-72%
طريقة الانضمام (CPVC إلى CPVC)	التدعيم بالمذيبات (ويسمى أيضًا الانصهار البارد)
طريقة الانضمام (إلى مواد أخرى)	اتصال ذات حواف أو مترابطة
حياة التصميم	50 عامًا (استقراء، منهجية ISO/GB)

يستحق اثنان من هذه الأرقام اهتمامًا أكبر مما يحصل عليه عادةً.

درجة حرارة الخدمة. -20 درجة مئوية إلى 95 درجة مئوية هو نطاق *المادة*. في الطرف العلوي، يعد هذا حدًا لتحمل الضغط، وليس تمريرًا حرًا: مع ارتفاع درجة الحرارة، ينخفض ​​الضغط المسموح به، ويصبح الانحراف كبيرًا. انظر قسم الضغط أدناه.

طريقة الانضمام . إن التدعيم بالمذيبات - والذي يُسمى غالبًا بالانصهار البارد - ليس غراء. يقوم الأسمنت المذيب بدمج الأنبوب والوصلات كيميائيًا على المستوى الجزيئي، وبالتالي تصبح الوصلة أقوى جزء في النظام وليس أضعفها - وهو عكس ما يحدث عند الوصلة الملحومة أو المضغوطة على الأنابيب المعدنية. هذه الخاصية الوحيدة هي السبب وراء نجاة أنظمة CPVC من المطرقة المائية والحركة الزلزالية التي تفتح الوصلات المعدنية.

مزايا أداء أنابيب CPVC

1. مقاومة التآكل – السبب الرئيسي وراء تحديد CPVC

يعتبر CPVC خاملًا بشدة لمعظم الأحماض المعدنية والقواعد والأملاح والهيدروكربونات الأليفاتية، ويظهر مقاومة جيدة للمواد المؤكسدة والهالوجينات القوية، بما في ذلك الكلور. تصبح ميزتها على المواد البلاستيكية الأخرى أكثر وضوحًا عند درجات الحرارة المرتفعة، حيث تبدأ معظم اللدائن الحرارية المنافسة في فقدان قوتها الميكانيكية.

آلية التآكل التي تهزمها بشكل حاسم هي التآكل المتأثر بالميكروبيولوجيا (MIC) - وهو وضع الفشل السائد في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنابيب رشاشات الحريق. في الأنظمة المعدنية، تستعمر البكتيريا جدار الأنابيب، وتنتج الأحماض العضوية، وتسرع عملية الأكسدة؛ الاستجابة المعتادة هي برنامج الجرعات الكيميائية ومعالجة المياه. ولا يتأثر CPVC بتلك الأحماض العضوية ولا يحتاج إلى معالجة المياه لهذا السبب.

سعة التدفق تحكي نفس القصة مع مرور الوقت. يتصرف عامل Hazen-Williams C - نسبة التدفق الأقصى الفعلي إلى الحد الأقصى النظري - بشكل مختلف تمامًا بالنسبة للبلاستيك والمعادن:

مادة	جديد	4-12 سنة	13-20 سنة	30-40 سنة
CPVC	150	150	150	150
النحاس/الفولاذ المقاوم للصدأ	130-140	125	60-80 (يتطلب الاستبدال)	—
الحديد الزهر	120	107-120	65-80 (يتطلب الاستبدال)	—
الحديد المجلفن	120	110-120	60-70 (يتطلب الاستبدال)	—

كما أن CPVC ليس لديه أي خطر للتآكل الجلفاني، ولا يتراكم، ولا يطلق أيونات معادن ثقيلة في الوسط طوال فترة خدمته.

2. النظافة والأداء المضاد للبكتيريا وسلامة مياه الشرب

لا تحتوي CPVC على أي إضافات معدنية ثقيلة ولا ترشح مواد سامة. ويعني استقراره الكيميائي أنه لا يتفاعل بسهولة مع الأدوية أو المطهرات أو غيرها من المواد الكيميائية المعالجة، مما يحمي كلاً من الوسط المنقول والعملية.

يدعم الاختبار المستقل الادعاء المضاد للبكتيريا. وفقًا للدراسات المذكورة في مصدرنا - دراسة تركيز الأغشية الحيوية ودراسة نمو البكتيريا لمدة 120 يومًا من معهد الأبحاث الهولندي KIWA ، واختبار الليجيونيلا من معهد النظافة والصحة العامة بجامعة بون - وجد أن نمو البكتيريا داخل أنابيب CPVC هو:

· 1/60 من سعر أنبوب PEX

· 1/10 من المعدل في أنابيب النحاس

· 1/4 النسبة في الأنابيب الفولاذية

وكانت أعداد الليجيونيلا في عينات المياه 1/13 من PEX و 1/17 من PP-R.

بالنسبة للمستشفيات والفنادق والمدارس وأي مبنى به نظام صحي لمياه الشرب، غالبًا ما يكون هذا هو العامل الحاسم. توضح صفحات منتجات CPVC الخاصة بنا (https://www.erapipefittings.com/CPVC-ASTM-D2846-CTS-PIPES-FITTINGS-pd49987599.html) شهادات مياه الشرب لنظام ASTM D2846.

3. أداء النار

يعتبر سلوك CPVC ضد الحرائق أمرًا غير معتاد بين اللدائن الحرارية، وهو أساس دورها في أنظمة الرش.

المعلمة	CPVC	لماذا يهم
الحد من مؤشر الأوكسجين (LOI)	60%	نسبة الأكسجين الموجود في الغلاف الجوي اللازم لاستمرارية الاحتراق. تتميز CPVC بأنها ذاتية الإطفاء بشكل فعال في الهواء.
درجة حرارة اشتعال الفلاش	900 درجة فهرنهايت (482 درجة مئوية)	أعلى من معظم المواد البلاستيكية المنافسة – أصعب في الاشتعال في المقام الأول.
مؤشر انتشار اللهب (UL)	5	يجب أن تقع مواد أنابيب الرشاش ضمن 4-18؛ يقع CPVC في الجزء السفلي من هذا النطاق.
مؤشر تطور الدخان (UL)	35	النطاق المسموح به لهذا التطبيق هو 40-150، لذا تقع CPVC تحته.

في اختبار الاحتراق المباشر عند درجة حرارة 370-420 درجة مئوية الذي أجراه معهد تيانجين لأبحاث الحرائق (وزارة إدارة الطوارئ في الصين)، تفحم سطح الأنبوب بينما بقي جسم الأنبوب سليمًا - تعمل طبقة الفحم كحاجز عازل يبطئ دخول المزيد من الحرارة. عندما تكون أنابيب CPVC متورطة في حريق أحد المباني، قامت دراسات مستقلة (جامعة هارفارد، بوسطن، معهد أبحاث الجنوب الغربي، سان أنطونيو) بقياس تركيزات كلوريد الهيدروجين القصوى عند 232-280 جزء في المليون.

بالنسبة للمشاريع الخاضعة للتنظيم، تتوفر أنابيب رشاشات CPVC المصنفة وفقًا للمعيار GB 8624-2012 على أنها B1 (B-s1، d0، t1) - فئة 'صعبة الإشعال، وقليلة من الدخان، ولا توجد قطرات مشتعلة'.

4. القوة الميكانيكية والسلوك الزلزالي

قوة الشد لـ CPVC أعلى من المواد البلاستيكية الشائعة الأخرى المستخدمة في الماء الساخن، ومعامل التمدد الخطي المنخفض الخاص بها يعني أنها تنحرف بشكل أقل تحت التدوير الحراري، مما يسمح بتباعد دعم أوسع من PPR أو PEX:

مادة	قوة الشد عند 23 درجة مئوية (MPa)	معامل التمدد الخطي، مم/(م·درجة مئوية)
CPVC	50	0.07
PPR	30	0.11
بيكس	25	0.15
بي.بي	27	0.13

*تم تقديم معاملات التمدد بنفس الوحدة الموجودة في جدول الخصائص أعلاه، وتم تحويلها من ×10⁻⁵ لكل درجة مئوية في بيانات المقارنة الخاصة بـ ERA.*

في الاختبار الزلزالي الذي أجرته الشركة الهندسية WJE ، تم تدوير مجموعة مرشات CPVC بمرفقين بزاوية 90 درجة خلال 150 ملم من الحركة الجانبية عند 0.04 هرتز. بعد 50 دورة لم يكن هناك أي تسرب في المفاصل أو الأنابيب. بدأت المجموعة الفولاذية المكافئة بالتسرب عند الكوع 90 درجة بعد 33 دورة.

5. تكلفة التركيب والعمر الكامل

عمالة التركيب هي المكان الذي تفوز فيه CPVC بشكل أكثر وضوحًا. تعتبر وصلات القطع والأسمنت أسرع ولا تحتاج إلى عمل ساخن، ولا تحتاج إلى معدات لحام، ولا طاقة خارجية ولا آلة لولبة، وتقدر بيانات المصدر وقت التثبيت بنصف إلى خمس الأنابيب المعدنية المكافئة.

تعتبر الوفورات التشغيلية هيكلية وليست تدريجية:

· لا يوجد صيانة مجدولة. تتطلب الأنظمة المعدنية فحصًا وإصلاحًا سنويًا، وعادةً ما يتم الاستبدال خلال 13 إلى 20 عامًا عند انهيار العامل C.

· لا توجد دورة استبدال. تم تصميم CPVC لعمر افتراضي يصل إلى 50 عامًا، مما يتوافق مع عمر الخدمة للمبنى بدلاً من تقويضه.

· عدم استبدال العزل. الموصلية الحرارية المنخفضة تعني عزلًا أرق وتدهورًا أبطأ.

· لا إعادة طلاء. تحتاج الأجزاء الخارجية للأنابيب المعدنية إلى طلاء واقي، وتحتاج الأنظمة المجلفنة إلى إعادة الجلفنة عند الحواف الملحومة. لا تحتاج أنابيب CPVC إلى أيٍ منهما.

يتم تعزيز الحالة الاقتصادية بواسطة المكونات الهيدروليكية. نظرًا لأن CPVC يحتوي على جدار أرق لنفس فئة الضغط، فإن تجويفه يكون أكبر - في تطبيق ماء ساخن بدرجة حرارة 70 درجة مئوية يتطلب ضغط عمل يبلغ 0.6 ميجا باسكال، يبلغ القطر الداخلي لأنبوب CPVC S6.3 عند dn25 21 مم ، مقابل 18 مم لأنبوب PPR S3.2 المكافئ. في PN20 / DN15، يبلغ سمك الجدار 1.9 مم (CPVC) مقابل 3.4 مم (PP) . ومن الناحية العملية، يوفر حجم CPVC الأصغر نفس التدفق.

6. كفاءة الطاقة وقابلية إعادة التدوير

تبلغ الموصلية الحرارية لـ CPVC ما يقرب من نصف تلك الخاصة بالبولي بروبيلين وحوالي 1/300 من الفولاذ . في خدمة الماء الساخن والتدفئة والتهوية وتكييف الهواء (HVAC)، يعني ذلك سماكة عزل أقل، وفقدان أقل للحرارة، وتجديد عزل أقل تكرارًا. كما أنه يقلل من التكثيف على خطوط المياه المبردة - وهو سبب شائع للتآكل الخارجي والتسرب النهائي في أنابيب HVAC الفولاذية.

إن CPVC عبارة عن لدن حراري وقابل لإعادة التدوير بالكامل، سواء كخردة إنتاج أو من الأنظمة المهدمة. تتم إعادة طحن المواد المستصلحة وإعادة استخدامها في أنابيب الصرف الصحي ومقاطع النوافذ، وفي منتجات مثل حشوات الأرضيات، وطلاءات الأرضيات، وحوامل الكابلات، ومطبات السرعة، وحصائر السيارات. في مشاريع التعديل التحديثي، أظهر الاختبار بعد التفكيك أن أكثر من 75% من أنابيب CPVC المستردة تظل صالحة للخدمة.

CPVC مقابل الفولاذ المقاوم للصدأ والنحاس

المعلمة	CPVC	الفولاذ المقاوم للصدأ	نحاس
مقاومة التآكل	ممتاز؛ مناسبة لجميع الصفات المائية	جيد؛ طبقة أكسيد الكروم السلبية، تناسب معظم المياه	فقير؛ يتم مهاجمتها بواسطة درجة حموضة منخفضة وماء عدواني - التآكل والتآكل بسرعة عالية، والتنقر بسرعة منخفضة، والتنقر فوق 60 درجة مئوية. غير مناسب للمياه الساخنة
نقاء الماء	ممتاز؛ يفي بمعايير NSF وما يعادلها من معايير مياه الشرب، ويمكن استخدامه في أنظمة المياه النقية	جيد؛ إطلاق أيون المعدن أقل من حدود مياه الشرب التي وضعتها منظمة الصحة العالمية والاتحاد الأوروبي	مُعَرَّض؛ يؤدي التآكل والحجم وتدفق اللحام إلى تلويث المياه ويمكن أن يشكل كلوريد النحاس السام
التآكل كهربائيا	لا أحد	عالي؛ الجدار الخارجي ضعيف	عالي؛ الجدار الخارجي ضعيف
السطح الداخلي	الخشونة المطلقة 0.0015 مم - لا يوجد بها مقياس، فقدان الضغط المنخفض، يمنع نمو البكتيريا	ناعم عندما يكون جديدًا، ويتم الحفاظ على تشطيب السطح إلى حد كبير	أملس عندما يكون جديدًا، ولكنه يخشن تدريجيًا مع تطور التآكل والقشور
نقل الحرارة	الموصلية المنخفضة، وانخفاض فقدان الحرارة	~150× موصلية CPVC — يجب أن تكون معزولة	~2,300× موصلية CPVC — يجب أن تكون معزولة
مطرقة المياه	الحد الأدنى؛ يرطب الاهتزاز والضوضاء	واضح إزعاج الاهتزاز والضوضاء، والتعب الهيكلي	Pronounced
وزن	1/5 إلى 1/6 من الفولاذ أو النحاس	ثقيل	ثقيل
تثبيت	أدوات القطع البسيطة، الانصهار البارد؛ 30%+ توفير العمالة	معدات القطع المعدنية، والتجهيزات الصحفية، والطاقة الخارجية المطلوبة	نفسه، بالإضافة إلى لحام
المفاصل	تركيبات هندسية عالية القوة؛ نظام ممتاز للمقاومة الزلزالية	تتحلل الحلقات والأختام المضغوطة بالضغط تحت التدوير الحراري، مما يزيد من خطر التسرب	تتحلل الأختام الملائمة للضغط؛ من الصعب التحكم في جودة الوصلة الملحومة كما أن التمدد غير المتماثل في اللحام والنحاس يعزز التسربات
عمر الخدمة المتوقع	طويلة، مصممة لمدة 50 عاما	معتدل	معتدل
صيانة	مشاكل قليلة، إصلاحات سريعة، تكلفة منخفضة	مشاكل متكررة، بطء العمل، عمالة متخصصة، تكلفة عالية	بطيئة ومتخصصة وعالية التكلفة
التكلفة الأولى	معتدل	~20% أعلى من CPVC بالنسبة إلى 304 مادة ذات جدران رقيقة؛ ما يقرب من 40 ٪ أعلى على أساس التكلفة الإجمالية	أكثر من ضعف الفولاذ المقاوم للصدأ

CPVC مقابل PPR، وPEX، وPE-RT، وPB

مادة	إجهاد الطوق عند 70 درجة مئوية (MPa)	نطاق درجة الحرارة	مضاد للجراثيم	مقاومة الكلور	الموصلية الحرارية W/(m·K)	الانضمام	تركيب مكشوف
CPVC	4.16	-20 إلى 95 درجة مئوية	ممتاز	ممتاز	0.14	الانصهار البارد - لا يوجد تقليل للتجويف	مناسب
PPR	2.13	-10 إلى 70 درجة مئوية	عدل	فقير	0.25	الانصهار الحراري - مخاطر اللحام البارد وتقليل التجويف، ومخاطر الحروق	عدل؛ هشة عند درجة حرارة منخفضة، ضعيفة تحت الضغط عند درجة حرارة عالية
PB (البولي بوتيلين)	5.04	-20 إلى 70 درجة مئوية	عدل	فقير	0.22	الانصهار الحراري	غير مناسب؛ يتدهور الأداء بسرعة بعد حدوث ضرر خارجي. تم سحبه من سوق أمريكا الشمالية
PP-RCT	2.52	-10 إلى 70 درجة مئوية	عدل	فقير	0.25	الانصهار الحراري بعد تجريد الطبقة الخارجية	عدل
PE-RT النوع الثاني	3.72	-40 إلى 70 درجة مئوية	عدل	فقير	0.4	الانصهار الحراري	غير مناسب؛ ضعف أداء الضغط عند درجة حرارة عالية
بيكس	3.54	-40 إلى 70 درجة مئوية	عدل	فقير	0.35	التمدد البارد أو التركيبات الميكانيكية - تحتاج إلى مساحة عمل، وحساسة للتصنيع	غير مناسب؛ من الصعب التحكم في مستوى التشابك

النمط متسق: CPVC هي المادة الوحيدة في هذا الجدول التي تم تصنيفها في نفس الوقت إلى 95 درجة مئوية، ومقاومة للكلور، ومتصلة بدون حرارة. ومن الجدير أن نكون دقيقين بشأن ما يتبع ذلك. يتم قبول PEX أيضًا لخدمة الرشاشات في الأنظمة السكنية ذات الأسرة الواحدة بموجب NFPA 13D وUL 1821. ولكن بالنسبة لمنشآت مخاطر الإضاءة التجارية والمخاطر العادية من المجموعة الأولى، فإن CPVC هو اللدائن الحرارية التي تتعرف عليها رموز الرشاشات - وهي الوحيدة من بين هذه المواد التي تبلغ درجة حرارة الخدمة فيها 95 درجة مئوية.

CPVC مقابل PVC

تعمل عملية الكلورة على رفع محتوى الكلور من حوالي 57% في PVC إلى 65-72% في CPVC. يؤدي هذا التغيير الفردي إلى رفع درجة حرارة الخدمة من حوالي 60 درجة مئوية إلى 95 درجة مئوية وتحسين المقاومة الكيميائية بشكل ملموس - ولهذا السبب يتم استخدام PVC للمياه الباردة والصرف الصحي وخدمة DWV، وCPVC للمياه الساخنة ورشاشات الحريق والمواد الكيميائية الصناعية. من الناحية العملية، يتم تحديد نظام CPVC عندما تكون درجة حرارة الوسط أعلى من 60 درجة مئوية تقريبًا، أو عندما تكون مقاومة الكلور مهمة، أو حيثما يجب الحفاظ على جودة المياه الصالحة للشرب في ظل الظروف الحارة.

حدود الضغط ودرجة الحرارة

تصنيف ضغط CPVC ليس رقمًا واحدًا. ويعتمد ذلك على سمك الجدار، وقطر الأنبوب، ودرجة حرارة التشغيل، ويجب أن ينخفض ​​مع ارتفاع درجة الحرارة. يوضح الجدول أدناه ضغط العمل لفئتين شائعتين من ضغط CPVC.

درجة الحرارة (درجة مئوية)	درجة الحرارة (درجة فهرنهايت)	عامل التدهور	S10 / PN10 (ميجا باسكال)	S6.3 / PN16 (ميجا باسكال)
21	70	1.00	1.00	1.60
38	100	0.85	0.85	1.36
49	120	0.70	0.70	1.12
60	140	0.55	0.55	0.88
66	150	0.47	0.47	0.75
71	160	0.40	0.40	0.64
82	180	0.25	0.25	0.40
93	200	0.20	0.20	0.32

تجدر الإشارة إلى خاصيتين إضافيتين لنظام التصنيف:

1. القطر الأصغر يعني الضغط العالي. في نظام الجدول 80، يتم تصنيف الأنبوب مقاس 1/2 بوصة إلى حوالي 850 رطل لكل بوصة مربعة في درجة حرارة الغرفة، في حين يتم تصنيف الأنبوب مقاس 16 بوصة من نفس الجدول إلى حوالي 220 رطل لكل بوصة مربعة. تفترض جميع التقييمات عمر خدمة يصل إلى 50 عامًا مع عامل أمان قدره 2.

2. خدمة عدم الضغط تعمل بشكل أكثر سخونة. يمكن استخدام CPVC عند درجة حرارة تصل إلى 110 درجة مئوية في التطبيقات غير المضغوطة (الصرف الصحي والتهوية)، مقابل 95 درجة مئوية حيث يتحمل الضغط.

حيث يتم استخدام CPVC

أنظمة رشاشات الحريق

دخلت CPVC الخدمة العملية في أنظمة الرش منذ الثمانينيات، حيث تم تركيب أكثر من 1.3 مليار متر على مستوى العالم. إنه يقاوم الاشتعال وانتشار اللهب، ويذوب ويفحم بطريقة يمكن التحكم فيها بدلاً من تساقط النار ونشرها، وهو ذو جدران ناعمة ومنخفضة الفقد، ولا يتعرض لهجوم ميكروبيولوجي، ويتم تركيبه بسرعة وبشكل موثوق مع قدرة ضغط جيدة.

الحدود المطبقة تأتي من قوانين تصميم الرشاشات. تم تحديد أنبوب الرش CPVC للأخطار الخفيفة والمخاطر العادية في المجموعة الأولى . في المناطق ذات المخاطر الخفيفة قد يتم تركيبها مكشوفة؛ في مناطق المجموعة الأولى ذات المخاطر العادية، يجب إخفاؤها فوق السقف. يتم استخدامه في الأنظمة الرطبة فقط ، وليس للهواء المضغوط أو الغازات الأخرى. وبموجب إطار الكود الصيني (GB 50084 وCECS 234)، يقتصر أيضًا على DN80 وما دونه للتوزيع والخطوط الفرعية، التي تخدمها مرشات سريعة الاستجابة.

تعتبر مزايا التعديل التحديثي كبيرة: تتميز أنابيب CPVC بالمرونة الكافية للالتفاف حول العوائق في المبنى النهائي، ولا تحتاج إلى معدات لحام أو قطع المعادن أو الخيوط، وتحافظ على الغبار والضوضاء عند الحد الأدنى في المباني المشغولة، ويمكن إصلاحها بسرعة. تغطي مجموعة الخاصة بنا منتجات الحماية من الحرائق CPVC أنابيب وتركيبات النظام الرطب.

إمدادات المياه الساخنة والباردة

هذا هو المكان الذي يكون فيه الجمع بين أداء درجة الحرارة والنظافة في CPVC هو الأكثر قيمة:

· خدمات المياه الساخنة والباردة المنزلية

· مياه الشرب وأنظمة الشرب المباشرة

· أنظمة المياه الساخنة بالطاقة الشمسية والطاقة الحرارية الأرضية / مياه الينابيع الساخنة

· دوائر حمامات السباحة الخاصة بالمضخات الحرارية

· تكييف الهواء الماء البارد والساخن

· الماء منزوع الأيونات بدرجة الإلكترونيات

· المسطحات المائية وري النافورة والمناظر الطبيعية

· شبكات تدفئة المناطق الثانوية

· الصرف ذو درجة الحرارة العالية

نظرًا لأن CPVC مقاوم للكلور، ويحافظ على جودة المياه، ولأنه غير معدني فلا يمكن أن يتآكل من الداخل إلى الخارج، فيمكن دمج أنظمة الماء الساخن في ذراع التسوية الخرساني. تعتبر نفاذية الأكسجين المنخفضة ميزة أخرى في دوائر التسخين المغلقة. إن الحد الأقصى لدرجة الحرارة على المدى الطويل لـ PPR وهو 70 درجة مئوية يستبعدها من الخدمة المماثلة.

التدفئة والتهوية وتكييف الهواء والتدفئة

تعتبر أنظمة المياه HVAC مهمة غير مريحة للمعادن. تتأرجح درجات حرارة العرض من 5-9 درجات مئوية من الماء المبرد إلى 40-65 درجة مئوية من مياه التسخين، ويتم جرعات المواد الكيميائية المعالجة بما في ذلك الأحماض ومثبطات الحجم والتآكل والمبيدات الحيوية بشكل مستمر، كما أن تمديدات الأنابيب طويلة بما يكفي بحيث يكون فقدان الحرارة أمرًا مهمًا. تحتاج جدران الأنابيب المعدنية أيضًا إلى طلاءات خارجية مضادة للتآكل، وتحتاج الأنظمة المجلفنة إلى إعادة الجلفنة عند الحواف الملحومة.

تعالج CPVC كل نقطة من هذه النقاط بشكل مباشر: فهي تتحمل النطاق الكامل من -20 إلى 95 درجة مئوية، وتقاوم كيمياء المعالجة، ولا تحتاج إلى طلاء خارجي، ولها موصلية تقترب من تلك الخاصة بالمواد العازلة نفسها، كما أن وصلات الانصهار البارد الخاصة بها أقوى من جسم الأنبوب - وهو أمر مهم، لأن المفصل في الفولاذ هو المكان الذي تبدأ فيه التسريبات. تُعد عمليات الاستبدال الفعلية للرافعات الفولاذية المتآكلة بأنابيب CPVC من السيناريوهات التحديثية الشائعة؛ نطاق الضغط SCH80 هو المواصفات المستخدمة عادةً لهذا الواجب. مقالتنا حول التطبيقات العملية تتناول لتركيبات CPVC الجدول 80 هذا الأمر بمزيد من التفصيل.

الأنابيب العملية الصناعية

إن الخمول الكيميائي لـ CPVC، والأداء في درجات الحرارة العالية، والقوة الميكانيكية وعدم الموصلية، يجعلها مادة صناعية سائدة. إنه يتفوق على المواد البلاستيكية الأخرى، وفي العديد من المهام، يتفوق على الفولاذ المقاوم للصدأ، ويقاوم الأحماض القوية والقلويات والكلور.

تشمل الواجبات الصناعية النموذجية ما يلي:

· مصانع الكلور القلوي - الكاثوليت (مادة كاوية ساخنة)، والأوليت (محلول ملحي مخفف يحتوي على الكلور)، وحمض الهيدروكلوريك، وغاز الكلور الرطب، وماء الكلور، وهيبوكلوريت الصوديوم، وحمض الكبريتيك المخفف

· معالجة المياه ومياه الصرف الصحي - المعالجة الأولية (المادة البيولوجية، كلوريد الحديديك، الشب، ملاط ​​الجير، المواد الكيميائية المنقية والمكثفة)، المعالجة الثانوية (الأحماض المركزة، القلويات، هيبوكلوريت الصوديوم)، والمعالجة الثلاثية (النفايات السائلة النهائية، إزالة الفوسفور والنيتروجين، التطهير بالكلور)، بالإضافة إلى أجهزة غسل الغاز، وتحلية المياه، وخطوط الجرعات الكيميائية

· اللب والورق - السائل الأسود والأحماض المستهلكة، وسوائل الاسترداد الكيميائي (الصودا الكاوية، وكربونات الكالسيوم، والجير)، وتبييض اللب باستخدام ثاني أكسيد الكلور، وحامض الكبريتيك وبيروكسيد الهيدروجين، والسائل الأبيض (هيدروكسيد الصوديوم، وكبريتيد الصوديوم)، وخطوط مضافة للصنوبري والنشا وثاني أكسيد التيتانيوم والشموع.

· الأغذية والمشروبات – محاليل حمض الهيدروكلوريك والكبريتيك الساخنة في مناطق المعالجة

· المستحضرات الصيدلانية، والتكنولوجيا الحيوية، وتصنيع أشباه الموصلات، والمياه النقية وعالية النقاوة، والطلاء الكهربائي، وعلم المعادن، والتعدين، والهندسة البحرية وتربية الأحياء المائية

حيث لا ينبغي استخدام CPVC

يجب على أي دليل مادي موثوق أن يوضح الحدود. إن أنابيب CPVC حقيقية، والتحديد خارجها هو الطريقة الأكثر شيوعًا لفشل تركيب CPVC.

الحدود الكيميائية. لا يُنصح باستخدام CPVC مع معظم المذيبات العضوية القطبية. ليس للمذيبات العضوية القابلة للذوبان في الماء مثل الكحول أي تأثير أقل من تركيزات معينة، ولكن يتم امتصاص الهيدروكربونات العطرية وغيرها من المذيبات غير القابلة للذوبان في الماء بمرور الوقت حتى عند التركيزات المنخفضة، مما يقلل من عمر الخدمة. في أنظمة الصرف الصحي أو النفايات الجاذبية، يختلف التعرض للمواد الكيميائية بشكل كبير جدًا بحيث لا يمكن تعميمه. في وجود المواد الخافضة للتوتر السطحي، وبعض الزيوت والشحوم، يمكن لأنابيب CPVC تحت الضغط أن تظهر تشققًا وتليينًا وتورمًا بسبب الإجهاد البيئي.

ثلاثة تحذيرات محددة تستحق التكرار في الموقع:

· الأسيتون. يمكن أن تتسبب المواد الأولية والمنظفات والمواد اللاصقة التي تحتوي على نسبة كبيرة من الأسيتون في حدوث تشقق سريع بسبب الإجهاد البيئي في CPVC، خاصة عند تركيب الملحقات المعدنية في درجات حرارة متجمدة.

· العطور والزيوت العطرية. لا تستخدم أبدًا الكولونيا أو العطور أو الزيوت الأساسية (النعناع، ​​قشر البرتقال، النعناع) لاختبار تسرب نظام CPVC. معظم المواد الكيميائية العطرية والزيوت الأساسية عبارة عن مذيبات قوية وسوف تسبب تشققات بسبب الإجهاد البيئي.

· المواد المطاطية والمرنة المحتوية على الملدنات. بعض أنواع المطاط والمواد المرنة غير متوافقة مع CPVC. تشمل الملدنات غير المتوافقة، على سبيل المثال لا الحصر، الفثالات، والأديبات، والتريمليتات، وثنائي بنزوات. تحقق من الحشية ومواد الختم قبل الاستخدام.

حدود درجة الحرارة والضغط. يتم دائمًا نقل التقييمات عند درجة حرارة محددة، ويكون الانخفاض حادًا. لا تحمل رقمًا واحدًا عبر الجداول والأقطار: كل من الجدول الزمني والقطر ودرجة الحرارة يغير الرقم.

دعم التباعد. نظرًا لأن CPVC أقل صلابة من المعدن، فإنه يحتاج إلى عدد أكبر من الشماعات، أقرب معًا، من نظيره المعدني. يتم نشر جداول تباعد الدعم في معايير التثبيت ذات الصلة؛ يعد عدم دعم الخط الساخن سببًا شائعًا للترهل وإجهاد المفاصل.

قيود رشاشات الحريق. الأنظمة الرطبة فقط؛ DN80 الحد الأقصى؛ خطر الضوء ومجموعة المخاطر العادية الأولى؛ التثبيت المخفي في مناطق المجموعة الأولى ذات المخاطر العادية؛ رشاشات سريعة الاستجابة. يتم تعيين هذه الحدود بواسطة قوانين الحماية من الحرائق وهي غير قابلة للتفاوض من قبل الشركة المصنعة.

ليست كل مادة تناسب كل المهام، وإدراك حدود CPVC - والتصميم وفقًا لها - هو ما يجعل اختيار المواد صحيحًا وليس مجرد رخيصة.

تحديد CPVC: المعايير والشهادات

حدد المعيار قبل تحديد المنتج. يتم تغطية أنابيب ووصلات CPVC بما يلي:

طلب	معيار
توزيع المياه الساخنة والباردة CPVC (أمريكا الشمالية)	أستم D2846
أنابيب ووصلات CPVC، جدول 40/80	أستم F441 / F442
جدول CPVC 80 تركيبات مترابطة	أستم F437
أنظمة رشاشات الحريق CPVC	أستم F442 ، يو إل 1821، فم 1635
مركبات PVC وCPVC الصلبة	أستم D1784
الاتصال بالمياه الصالحة للشرب (أمريكا الشمالية)	NSF/ANSI 61 , NSF-14
أنظمة أنابيب CPVC (أوروبا)	الدين 8079
أنظمة أنابيب CPVC (البرازيل)	أبنت إن بي آر 15884 / إن بي آر 15884
أنظمة CPVC للمياه الساخنة والباردة (الصين)	جيجابايت/T 18993.1 / .2 / .3 / .5
أنظمة الأنابيب الصناعية CPVC (الصين)	جيجابايت/T 18998.1 / .2 / .3 / .5
أنظمة رش الحريق CPVC (الصين)	جيجابايت/T 39380 , سيكس 234 , جيجابايت 50084 , جيجابايت 50261

يعد رمز التصنيف ASTM D1784 شاشة الجودة الأكثر يقوم بتصنيف مركبات PVC وCPVC حسب خصائصها الأساسية، والمركبات التي تلبي فئات الخلايا الأعلى تتمتع بقوة تأثير أفضل بشكل ملحوظ. وكمثال على مدى أهمية هذا الأمر: يمكن للأنظمة المبنية من مركبات CPVC عالية الأداء أن تحقق قوة تأثير تزيد عن فائدة . ثلاثة أضعاف قوة CPVC القياسية، مع درجة حرارة انحراف حرارية تبلغ 110 درجة مئوية مقابل 100 درجة مئوية للمواد القياسية - مما يعني انخفاض احتمال الترهل أو التشوه في الخدمة، وتقليل الكسر أثناء المناولة وفي الموقع، وسهولة القطع.

التركيبات مهمة بقدر الأنابيب. إن جودة نظام CPVC هي فقط جيدة مثل أضعف مكون، لذلك يجب أن يتم تصنيف التركيبات بنفس ضغط الأنابيب، مع مطابقة مقاومة الزحف والقوة الهيدروستاتيكية على المدى الطويل. تغطي النظرة العامة للمعايير الخاصة بنا (https://www.erapipefittings.com/international-standards-for-plastic-pe-pipes-fittings-a-comprehensive-guide.html) مجموعة المعايير الأوسع التي يتم تصنيع منتجات ERA لها.

أساسيات التثبيت

· الدمج البارد فقط، لـ CPVC إلى CPVC. استخدم الأسمنت المذيب المناسب لقطر الأنبوب وتطبيقه، ثم ضعه على كلا السطحين، واترك وقت المعالجة الكامل قبل اختبار الضغط. يعالج المفصل بقوة أكبر من الأنبوب نفسه.

· يتم الانتقال إلى مواد أخرى باستخدام وصلات ذات حواف أو ملولبة. لا تقم مطلقًا بلحام CPVC ببلاستيك آخر.

· لا تستخدم مواد مانعة للتسرب أو مواد أولية أو سوائل اختبار التسرب غير متوافقة. انظر الحدود الكيميائية أعلاه.

· السماح بالتوسع. يتمدد CPVC بمقدار 0.07 مم لكل متر لكل درجة مئوية. تحتاج دورات المياه الساخنة الطويلة إلى حلقات توسعة أو إزاحات.

· الدعم على مسافة محددة — أقرب مما تدعم الأنابيب المعدنية، خاصة على الخطوط الساخنة.

· التثبيت المدفون: بالنسبة لخطوط المياه الباردة CPVC المدفونة في الهواء الطلق، يكون الدفن المباشر مقبولاً في التربة المناسبة؛ في التربة الفقيرة أضف طبقة من الرمل أو التعزيز المحلي. يجب تركيب خطوط الماء الساخن فوق سطح الأرض أو في قناة. الحد الأدنى للتغطية هو 0.5 متر تحت المناطق غير المرورية و 0.7 متر تحت حركة مرور المركبات، ويجب توفير الحماية من التجمد.

· التعرض للأشعة فوق البنفسجية. CPVC مناسب للخدمة الخارجية. قد يتغير لونها على السطح الخارجي مع مرور الوقت - وهذا هو التجوية السطحية الطبيعية، وليس التدهور الهيكلي؛ يوضح المقطع العرضي أن تغير اللون يقتصر على الطبقة الخارجية. عندما يكون المظهر الأصلي مطلوبًا، قم بتغطية الأنبوب بطبقة من اللاتكس المائي، مما يضيف أيضًا حماية من الأشعة فوق البنفسجية.

الأسئلة المتداولة

هل أنابيب CPVC آمنة لمياه الشرب؟

نعم، عندما يكون المنتج معتمدًا وفقًا لمعايير مياه الشرب ذات الصلة. لا يحتوي CPVC على أي إضافات معدنية ثقيلة، ولا يرشح مواد سامة، كما أن ثباته الكيميائي يعني أنه لا يتفاعل بسهولة مع المطهرات أو المواد الكيميائية المعالجة الأخرى. بالنسبة لمشروعات أمريكا الشمالية، حدد الأنظمة التي تحمل شهادة NSF/ANSI 61 وNSF-14.

ما هي درجة الحرارة القصوى لأنابيب CPVC؟

95 درجة مئوية في خدمة الضغط، وما يصل إلى 110 درجة مئوية في التطبيقات غير المضغوطة (الصرف والتهوية). ينخفض ​​ضغط العمل مع ارتفاع درجة الحرارة - عند 82 درجة مئوية، ينخفض ​​ضغط أنبوب PN16 إلى حوالي 0.40 ميجا باسكال.

CPVC أو PPR – أيهما يجب أن أختار للمياه الساخنة؟

إن CPVC هو الخيار الأعلى أداءً فيما يتعلق بالمعلمين اللذين عادة ما يحددان السؤال: درجة الحرارة (95 درجة مئوية مقابل 70 درجة مئوية على المدى الطويل) ومقاومة الكلور (ممتازة ضد الضعيف). يتم ربط CPVC أيضًا عن طريق الدمج البارد بدلاً من الدمج الحراري، مما يزيل مخاطر الحروق وتقليل التجويف وفشل اللحام البارد المرتبط بالمفاصل المنصهرة بالحرارة. تظل PPR خيارًا فعالاً من حيث التكلفة لتطبيقات المهام الأكثر برودة.

هل يمكن استخدام CPVC للهواء المضغوط؟

لا، إن أنبوب مرشات الحريق CPVC مناسب للأنظمة الرطبة فقط - وليس للهواء المضغوط أو الغازات الأخرى.

هل CPVC أفضل من الفولاذ المقاوم للصدأ؟

بالنسبة لمعظم واجبات نقل السوائل، نعم - تقاوم أنابيب CPVC مجموعة واسعة من المواد الكيميائية العدوانية دون تآكل، وتزن خمس هذا الوزن، وتعزل بشكل أفضل بكثير، ولا تعاني من التآكل الإلكتروليتي، ولا تتراكم، ويتم تركيبها بشكل أسرع. يظل الفولاذ المقاوم للصدأ هو الحل الصحيح عندما يُتوقع حدوث إساءة ميكانيكية أو ضغط مرتفع جدًا أو درجات حرارة أعلى من نطاق CPVC.

ما هو الفرق بين CPVC وPVC؟

تعمل عملية الكلورة على رفع محتوى الكلور من حوالي 57% في PVC إلى 65-72% في CPVC. يؤدي هذا التغيير إلى رفع درجة حرارة الخدمة من حوالي 60 درجة مئوية إلى 95 درجة مئوية وتحسين المقاومة الكيميائية، ولهذا السبب يتم استخدام CPVC في خدمة الماء الساخن ورشاشات الحريق بينما يتم استخدام PVC في المياه الباردة والصرف الصحي وDWV.

اختيار نظام CPVC المناسب

إن CPVC ليس منتجًا واحدًا. إنها مجموعة من الأنظمة التي تتميز بمعايير الأبعاد وسمك الجدار والشهادة - ويمكن أن يكون نفس حجم الأنبوب الاسمي عبارة عن خط مياه ساخنة سكني أو خط معالجة صناعية اعتمادًا على الخط الذي تختاره. تتناول مقالتنا حول سبب أهمية CPVC بالتحديد الحالة المادية؛ ويتلخص القرار العملي في ثلاثة أسئلة:

3. ما هو التطبيق وفئة المخاطر؟ تقوم خدمة رشاشات الحريق والمياه الساخنة الصالحة للشرب والمواد الكيميائية الصناعية بنقل كل نقطة إلى مستوى مختلف وسمك الجدار.

4. ما هي درجة الحرارة والضغط الواجب؟ اعمل مرة أخرى من الضغط المنخفض في درجة حرارة العمل، وليس من التصنيف المحيط في ورقة البيانات.

5. ما هو معيار البعد الذي يستخدمه المشروع؟ المشاريع الأمريكية تحدد ASTM؛ المشاريع الأوروبية إلى DIN؛ المشاريع البرازيلية لصالح ABNT NBR؛ المشاريع المحلية الصينية إلى GB/T. الأحجام والتفاوتات غير قابلة للتبديل بينهما.

مجموعة CPVC من ERA

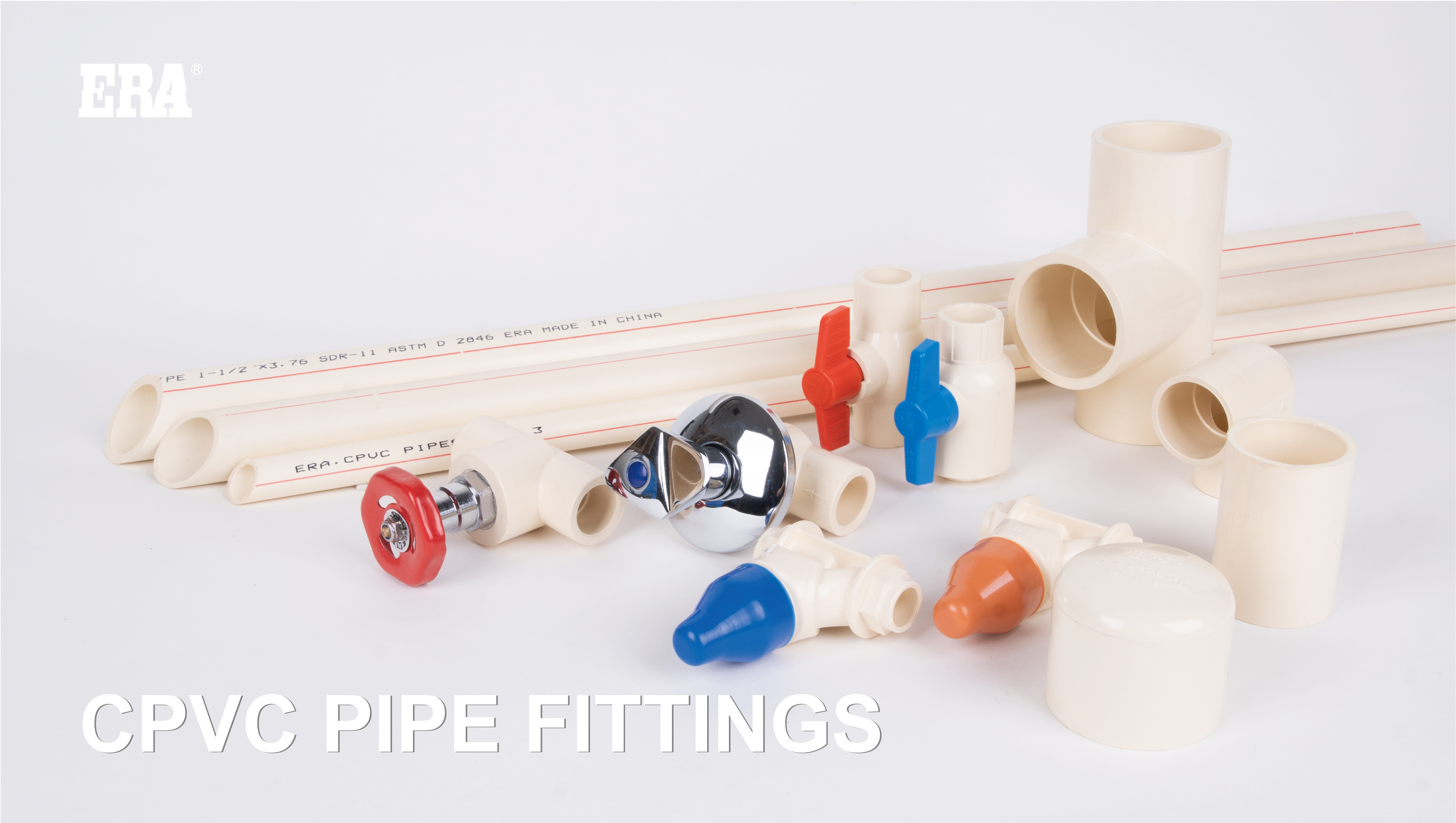

تقوم شركة ERA بتصنيع أنابيب CPVC في ثلاث سلاسل، تم تصميم كل منها وفقًا للمعايير والأبعاد الخاصة بها:

مسلسل	معيار	نطاق الحجم	لون	واجب نموذجي
سكني	CPVC ASTM D2846، CPVC DIN، CPVC NBR	1/2″ – 2″	البيج	الماء الساخن والبارد، للأغراض العامة؛ جدار أرق، تكلفة أقل، سهولة التركيب. للمباني السكنية غير الشاهقة
صناعي	CPVC SCH80 (ASTM F439)	1/2″ – 12″	رمادي فاتح	الماء الساخن والبارد بالإضافة إلى الوسائط المسببة للتآكل بشكل طفيف؛ جدار أثقل، تصنيف ضغط أعلى. مناسبة عبر التطبيقات
الحماية من الحرائق	الحماية من الحرائق CPVC (ASTM F442)	1/2″ – 4″	البرتقالي	أنظمة الرش الرطب في المباني السكنية والتجارية

نظرًا لأننا نقوم بالتصنيع وفقًا لأنظمة متعددة الأبعاد، فإن فرق الإنتاج والجودة لدينا تعمل وفقًا لمعيار الوجهة - ASTM D2846 لمتطلبات أمريكا الشمالية، وDIN 8079 للمشاريع الأوروبية، وABNT NBR 15884 للبرازيل، وGB/T 18993 / 18998 محليًا.

تم تصميم مراقبة الجودة وفقًا لنظام اختبار بالنسبة لتركيبات CPVC المعتمدة من NSF، يغطي الاختبار تحليل المواد الخام الكيميائية (سنويًا)، واختبار كلوريد الفينيل المتبقي (سنويًا)، ASTM D2846 . واختبار هيدروستاتيكي لمدة 4 ساعات عند 82.2 درجة مئوية و2.51 ميجا باسكال مع عدم وجود فشل ، واختبار هيدروستاتيكي لمدة 6 دقائق عند 82.2 درجة مئوية و3.59 ميجا باسكال بدون فشل ، والتدوير الحراري خلال 1000 دورة بين 16 درجة مئوية و3.59 ميجا باسكال. 82 درجة مئوية دون تمزق أو تسرب - إلى جانب التحقق من الأبعاد والتسامح والتحقق من طرف ثالث. توضح مقالة كيف اختبار تسطيح CPVC يتصرف الأنبوب في ظل اختبار التشوه.
