واحدة من أكثر المشاكل المزعجة في مواقع البناء لمشاريع خطوط أنابيب HDPE هي 'تسطيح' الأنابيب. سواء كان لا يمكن تركيب مقبس الصهر الكهربائي، أو كان هناك عدم تطابق خطير أثناء الدمج المؤخرة، فإن السبب الجذري يشير دائمًا تقريبًا إلى مؤشر فني رئيسي واحد: البيضاوية (خارج الاستدارة). توفر هذه المقالة تحليلاً كاملاً لدورة حياة بيضاوية أنابيب HDPE لمساعدتك على إتقان هذه المعلمة المهمة بشكل كامل.

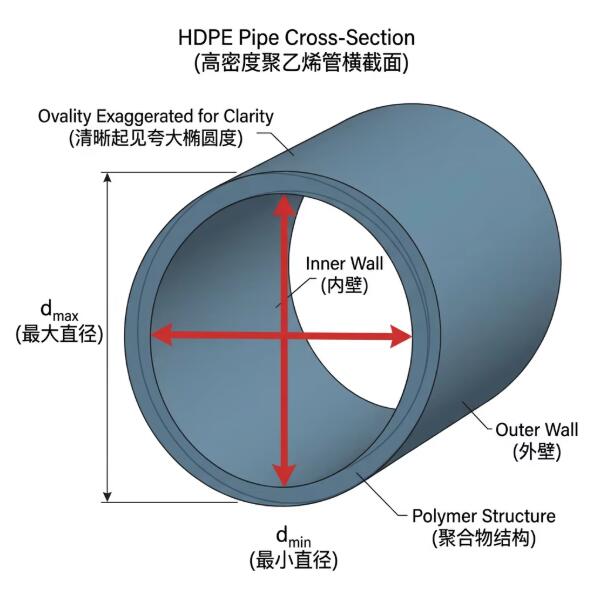

البيضاوية تعني الفرق بين الحد الأقصى للقطر الخارجي (d_max) والحد الأدنى للقطر الخارجي (d_min) المقاس على نفس المقطع العرضي للأنبوب.
الصيغة: البيضاوية = d_max − d_minالنسبة المئوية: البيضاوية (%) = (d_max − d_min) / dn × 100%
الأنابيب المستقيمة: اتبع درجات التسامح ISO 11922-1؛ تستخدم أنابيب إمداد المياه بشكل عام الدرجة A. بالنسبة للأنابيب ذات dn ≥ 250، يتم التحكم في الحد الأقصى البيضاوي عند حوالي 0.008dn + 1 مم.
الأنابيب الملتفة: يحدث التشوه الميكانيكي أثناء اللف؛ وعادة ما يتم الاتفاق على الحدود بين المورد والمشتري. تسمح ممارسات الصناعة (على سبيل المثال، PPI TN-61) بتكوين بيضاوي بنسبة 3.5%-5.0% للملفات، ولكن إعادة التقريب إلزامية قبل اللحام.
بناءً على حقوق السحب الخاصة (نسبة البعد). تسمح الأنابيب ذات الجدران الرقيقة (SDR الأعلى) بنسب بيضاوية أعلى، تتراوح عادة بين 1.5% و5%.
متطلبات المصنع: بالنسبة إلى dn ≥ 63، يكون الحد الأقصى للبيضاوية عادة 5.0%؛ بالنسبة إلى dn > 63، يتم تطبيق الدرجة A الأكثر صرامة من ISO 11922-1. بعد النقل: يشير المعيار إلى أن البيضاوية قد تزيد بعد التخزين والنقل بسبب الطبيعة المرنة للـ PE.
وفقًا للمعيار ISO 11922-1:2018، الدرجة B للأحجام ≥ 630 والدرجة A للأحجام ≥ 710.
وفقًا لمعيار ISO 11922-1:2018، يتم حساب الدرجة N للأحجام ≥ 800 في موقع الإنتاج. يتم حساب التسامح على أنه 0.009 × dn، وهو ما قد لا يتوافق مع الدرجة A في ISO 11922-1:2018. بالنسبة للأنابيب المستقيمة التي يبلغ dn ≥ 900، يجب الاتفاق على الحد الأقصى للبيضاوية بين الشركة المصنعة والمستخدم النهائي.

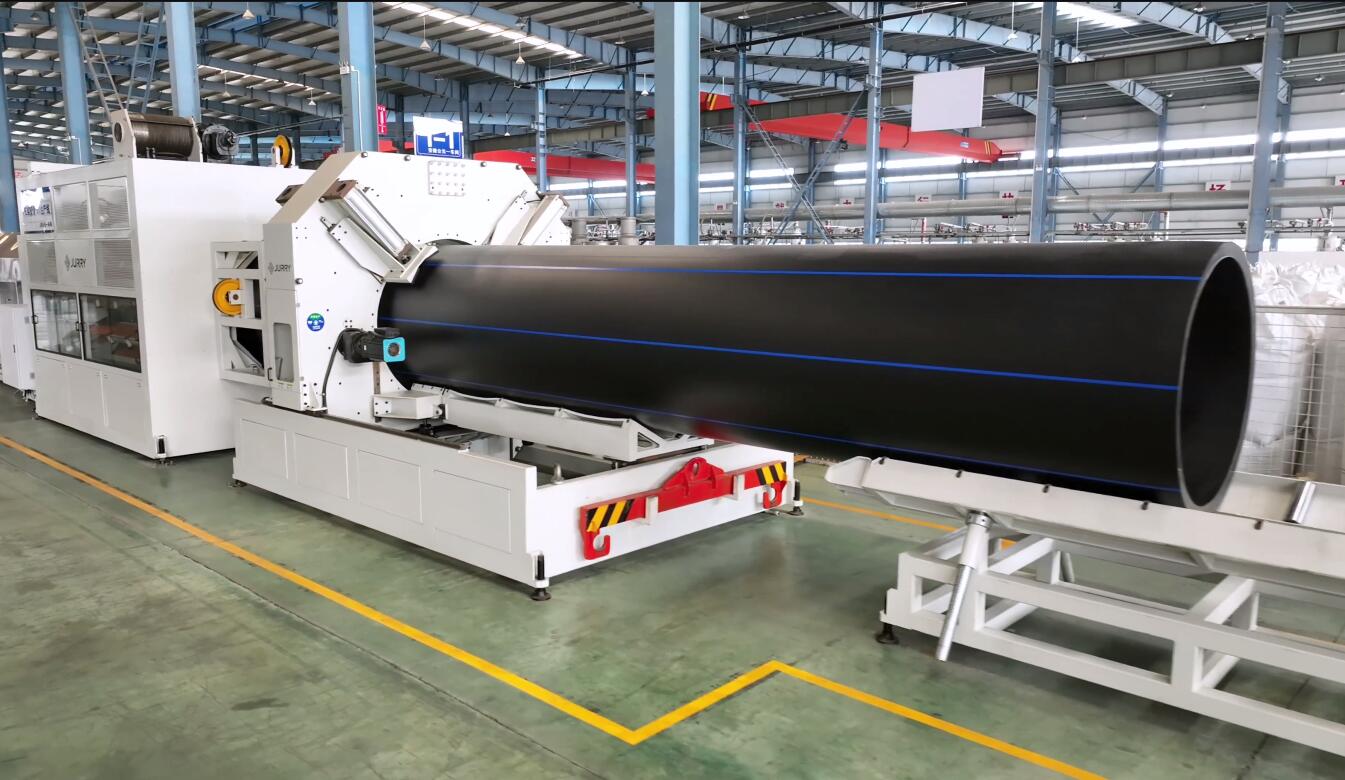

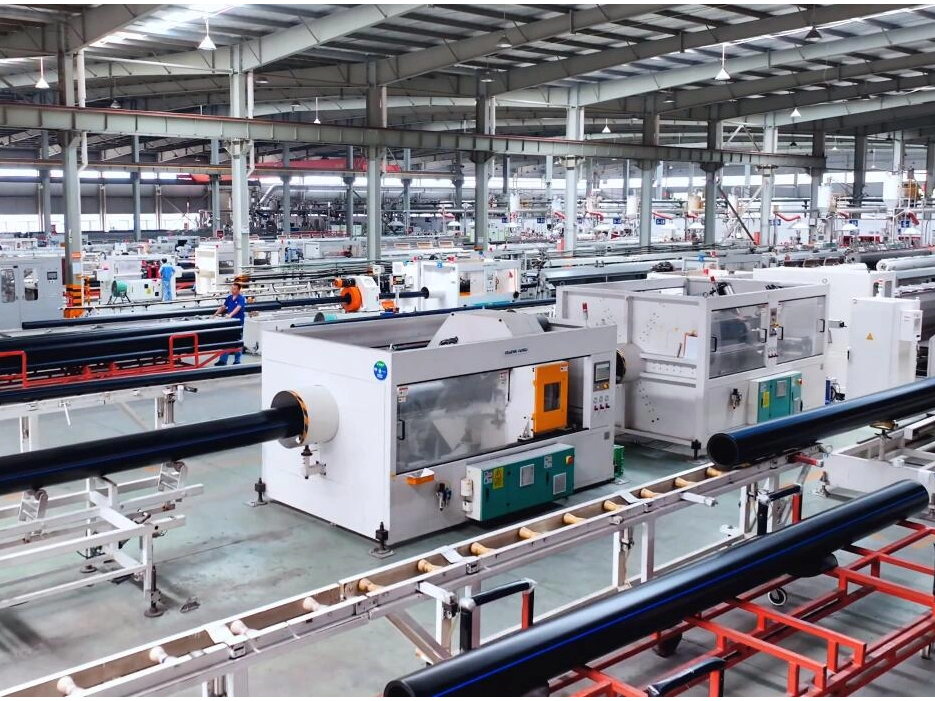

2.1 معايرة الفراغ: تعد دقة استدارة غلاف التحجيم وضغط الفراغ المستقر أمرًا بالغ الأهمية.
2.2 مراقبة الليزر في الوقت الفعلي بزاوية 360 درجة: تستخدم خطوط الإنتاج المتطورة الماسحات الضوئية عبر الإنترنت للقياس في الوقت الفعلي والضبط التلقائي.
2.3 ضغط السحب المتوازن: الضغط غير المتساوي على المسارات الزاحفة يمكن أن يؤدي إلى تسطيح الأنبوب.
2.4 القطع والدعم: يجب وضع الأنابيب ذات القطر الكبير على دعامات منحنية لتجنب التشوه بسبب الوزن الذاتي.
أ. التبريد غير المتكافئ أثناء البثق
ب. التراص مما يسبب تشوهاً في الطبقات السفلية
ج. البثق أو الربط أثناء النقل
د. زحف PE: يؤثر الحمل طويل المدى أو تغيرات درجة الحرارة على الاستدارة
في كثير من الحالات، تصبح الأنابيب مؤهلة عند مغادرة المصنع ولكنها تصبح بيضاوية في الموقع، ويرجع ذلك في الغالب إلى الخدمات اللوجستية.
سرير شاحنة مسطح بدون نتوءات حادة
التراص المعقول: تجنب التراص العالي للأنابيب ذات القطر الكبير والأنابيب الرقيقة؛ حقوق السحب الخاصة 11 أكثر صلابة من حقوق السحب الخاصة 26
الربط المناسب: استخدم وسادات خشبية أو مطاطية لتوزيع الضغط
الحد الأقصى لارتفاع التراص: ≥ 1.5 متر

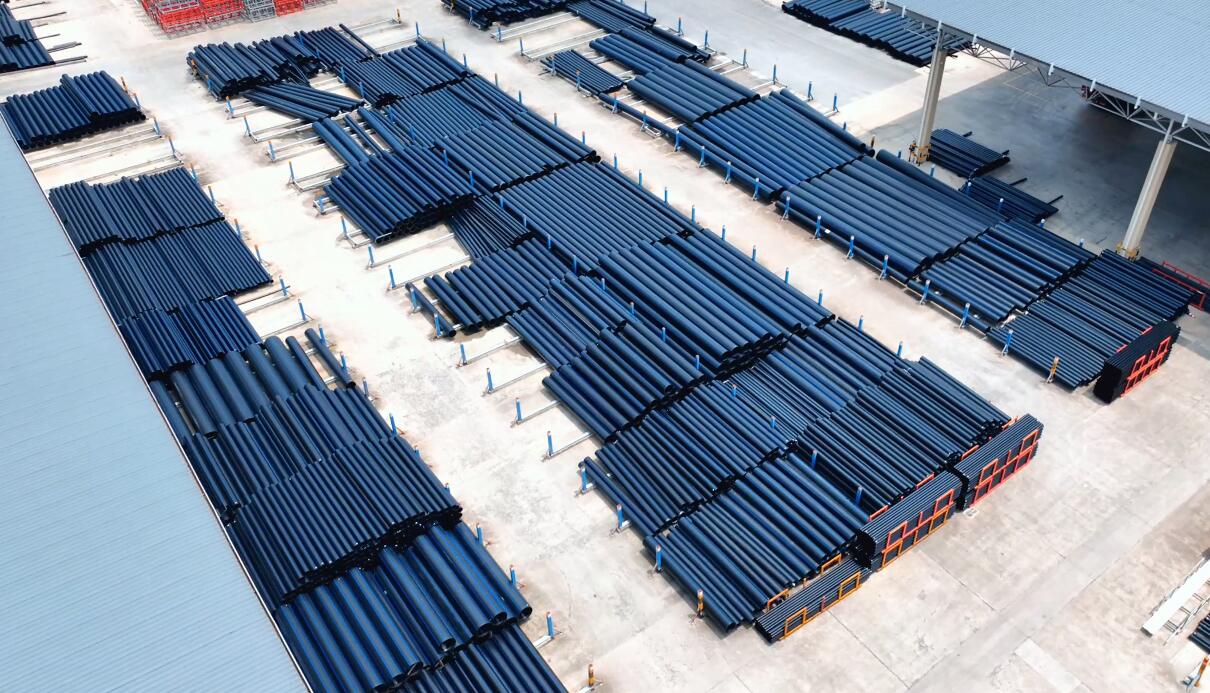

أرض مستوية مع عوارض كل 1-2 م
الحماية من أشعة الشمس: ارتفاع درجة الحرارة يسرع الزحف ويزيد من سوء البيضة

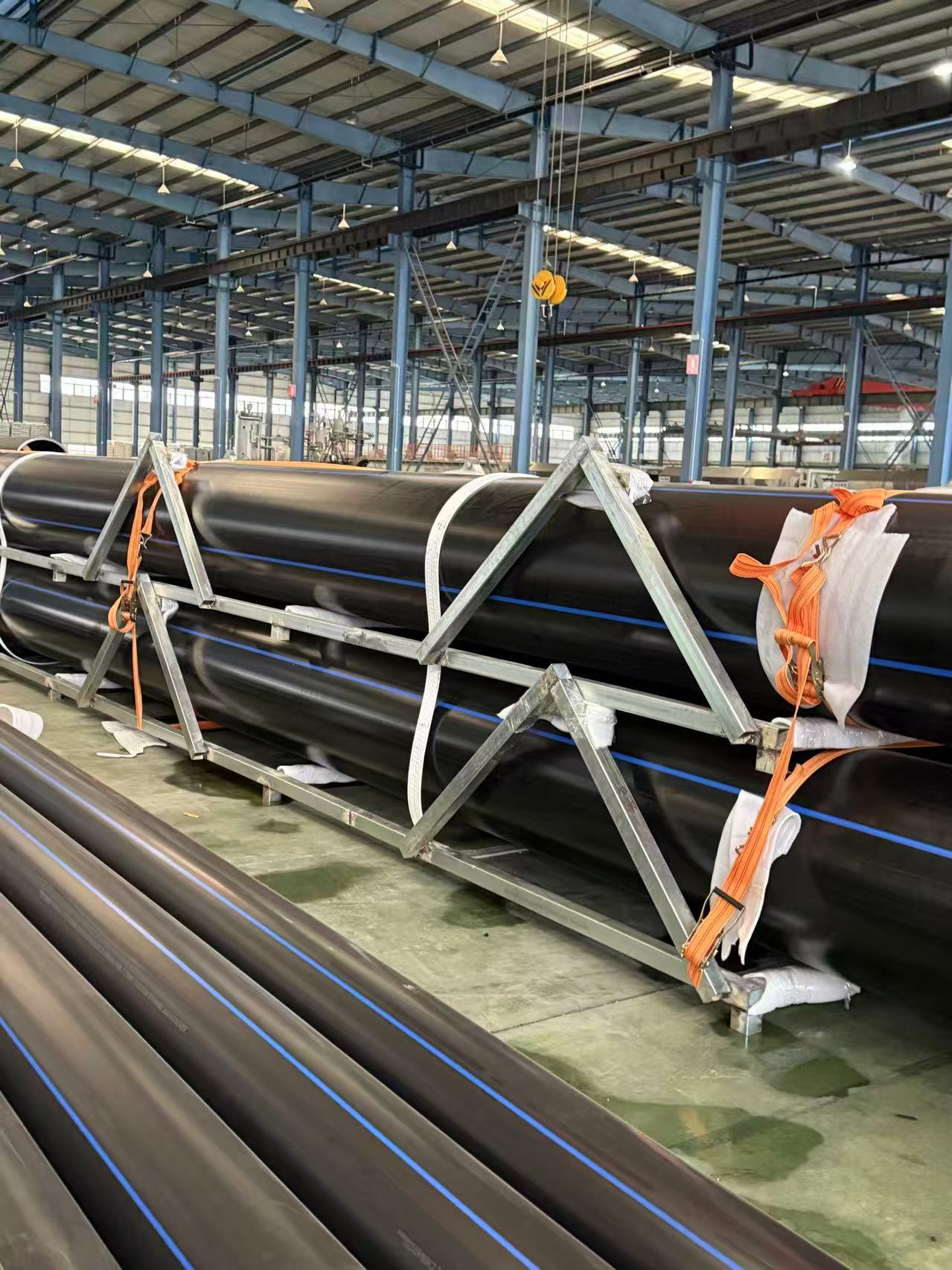

حمالات ذات إطار فولاذي: للأقطار الكبيرة والنقل البحري
دعامات البليت: لـ DN 110–315 مع دعامات خشبية منحنية تتوافق مع القطر الخارجي للأنبوب
ارتفاع المكدس ≥ 1.5 م
لا أرض خشنة. ينامون كل 1.5 م
التظليل لتجنب التليين في درجات الحرارة المرتفعة
أدوات إعادة الدوران الميكانيكية/الهيدروليكية: الأكثر فعالية؛ استمر في الضغط لمدة 30 دقيقة على الأقل
التدفئة الدافئة: استخدم حوالي 60 درجة مئوية من الماء في الطقس البارد قبل إعادة التقريب
تشذيب النهاية: قطع 0.3-0.5 متر من النهاية المشوهة لاستعادة الاستدارة

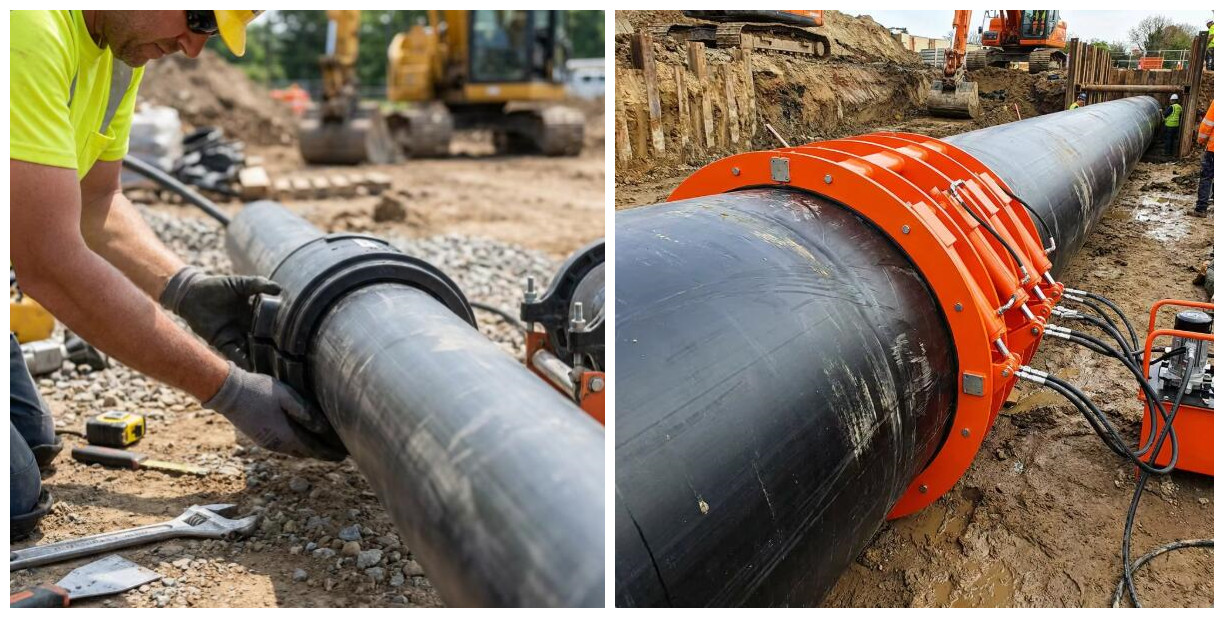

إذا كان الأنبوب بيضاويًا جدًا بحيث لا يسمح بالصهر الكهربائي أو الدمج التناكبي، فلا تتخلص منه على الفور. جرب الطرق التالية:
مشابك إعادة التدوير: استخدم مشابك من الألومنيوم أو الفولاذ مكونة من قطعتين لاستعادة الاستدارة
استعادة الحرارة: ضع الجانب المشوه لأعلى في ضوء الشمس أو استخدم منفاخ الهواء الساخن
قطع النهاية: قم بقص 0.5 متر من الطرف الأكثر تشوهًا لتحسين الاستدارة
وفقًا لمعهد الأنابيب البلاستيكية (PPI) ، فإن HDPE مرن. بعد الدفن والضغط، يعمل الضغط الداخلي على توسيع الأنبوب وتصحيح معظم الشكل البيضاوي تلقائيًا. النقطة الأساسية هي ضمان الاستدارة في منطقة اللحام، وليس الأنبوب بأكمله.
التصحيح الذاتي للضغط الداخلي: الضغط يعيد الاستدارة مثل نفخ البالون. تؤثر البيضاوية على التثبيت أكثر من الأداء على المدى الطويل.
تؤثر درجة الحرارة على القياس: يتمدد البولي إيثيلين وينكمش بشكل كبير. قم دائمًا بالقياس عند درجة حرارة ثابتة تبلغ 23 درجة مئوية.
عدم التطابق (مرتفع – منخفض) هو الخطر الحقيقي: فالبيضاوية الشديدة تسبب عدم تطابق الاندماج أكثر من 10% من سمك الجدار، مما يؤدي إلى تركيز الإجهاد وبطء نمو الشقوق.
البيضاوية هي سمة متأصلة في مادة HDPE المرنة. ومن خلال الإنتاج الدقيق والخدمات اللوجستية المناسبة والأدوات الاحترافية في الموقع، يمكن التحكم في البيضاوية بشكل موثوق وضمن حدود آمنة.
الأسئلة الشائعة حول بيضاوية أنابيب HDPE
س 1: هل تعتبر بيضاوية أنابيب HDPE دائمًا علامة على رداءة الجودة؟
ج: ليس بالضرورة. HDPE عبارة عن مادة مرنة لزجة ومرنة. التشوه الطفيف بسبب الوزن الذاتي أو الشحن أمر طبيعي. وطالما ظل ضمن الحدود القياسية (مثل ~2% وفقًا لمعيار ISO 4427) أو يمكن إعادة تقريبه في الحقل، فلا يعتبر عيبًا.
س2: لماذا تتسطح الأنابيب ذات القطر الكبير أو ذات الجدران الرفيعة (High SDR) بسهولة أكبر؟
ج: الأمر كله يتعلق بصلابة الحلقة. تعني حقوق السحب الخاصة الأعلى جدرانًا أرق بالنسبة للقطر، مما يجعل الأنبوب أقل مقاومة للسحق. ولهذا السبب نوصي باستخدام حوامل الإطار الفولاذي لشحن الأنابيب ذات الجدران الرقيقة، فهي تخفف الوزن عن الطبقة السفلية.
س 3: هل يمكنني لحام أنبوب بيضاوي مباشرة؟
ج: لا. بالنسبة لدمج المؤخرة، تسبب الشكل البيضاوي عدم تطابق 'مرتفع ومنخفض'. بالنسبة للانصهار الكهربائي، فإنه يخلق فجوة غير متساوية بين الأنبوب وقارنة التوصيل. استخدم دائمًا مشبك إعادة التدوير قبل اللحام لضمان سلامة المفصل.
س4: هل تؤثر درجة الحرارة على قياسات البيضية؟
ج: نعم، بشكل ملحوظ. HDPE لديه معامل تمدد حراري عالي. القياسات التي تم إجراؤها تحت أشعة الشمس المباشرة غير موثوقة. لإجراء عمليات الفحص الرسمية، يجب أن تكون الأنابيب مكيفة عند درجة حرارة 23±2 درجة مئوية لمدة 24 ساعة.
س5: هل سيؤدي الضغط الداخلي إلى إصلاح البيضاوية بمجرد تشغيل النظام؟
ج: نعم، يعمل الضغط الداخلي مثل البالون ويدفع جسم الأنبوب مرة أخرى إلى شكل دائرة. ومع ذلك، هذا لن يصلح اللحام السيئ. يجب التأكد من أن أطراف الأنابيب مستديرة أثناء عملية اللحام لمنع تركيز الإجهاد.
