يتم تصنيع انحناءات PE100 المجزأة من أقسام الأنابيب المقطوعة بدقة ويتم دمجها بالزاوية المطلوبة. إنها حل عملي للأقطار الكبيرة والزوايا غير القياسية وتخطيطات المشروع خارج نطاق التركيب المقولب العادي.

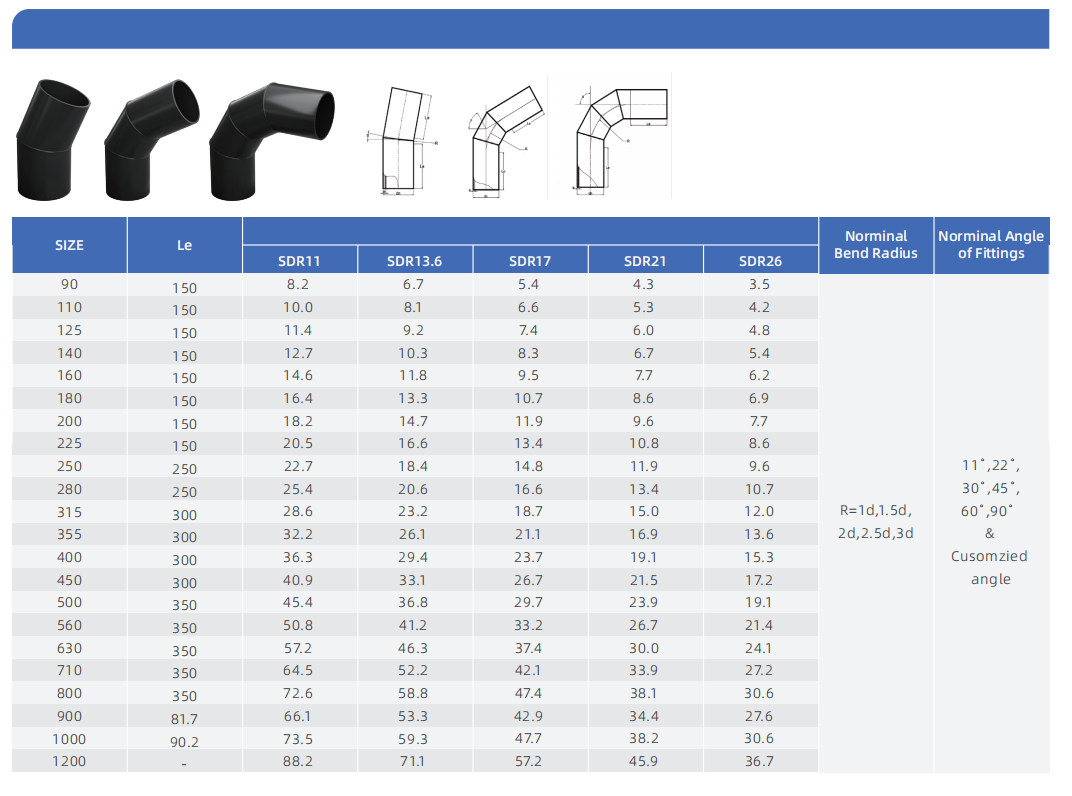

يغطي كتالوج ERA الأحجام من 90 مم إلى 1200 مم ، مع خيارات SDR11 وSDR13.6 وSDR17 وSDR21 وSDR26. يتضمن نصف قطر الانحناء الاسمي المتاح 1d و1.5d و2d و2.5d و3d ، بزوايا اسمية قياسية تبلغ 11° و22° و30° و45° و60° و90° ، بالإضافة إلى زوايا مخصصة.
ملاحظة هندسية: يعتمد تصنيف ضغط الانحناء المُصنّع على هندسة القطاع وزاوية القطع وطريقة التصنيع. يجب تأكيد PN النهائي المطبق وأي عامل تخفيض أثناء مراجعة التصميم ويظهر في رسم التصنيع المعتمد.
