كل خط أنابيب مضغوط يحمل الهواء. عندما يُسمح لهذا الهواء بالتجمع، فإنه يكلف التدفق والضغط وعمر المعدات بهدوء. يشرح هذا الدليل تصميمات صمامات الهواء الثلاثة في نطاق ERA — النوع K، وA، وC — وكيفية مطابقة كل منها للمهمة التي تؤديها بالفعل.
يدخل الهواء إلى خط الأنابيب بثلاث طرق مختلفة، وتنتج كل واحدة منها وضع فشل مختلف:
1. الهواء السائب أثناء التعبئة والصرف. عندما يمتلئ الأنبوب الرئيسي، يجب أن ينتقل الهواء الموجود أمام عمود الماء إلى مكان ما. إذا لم يتمكن من الهروب، فإنه يضغط في جيوب تحد من معدل التعبئة ويطلق كتدفق عندما ينهار الجيب أخيرًا. وفي نهاية المطاف، تعمل المضخات ضد الهواء المحبوس بدلاً من الماء، وتتحمل الصمامات الصدمة.
2. فقاعات صغيرة محصورة تحت الضغط. يطلق الماء غازًا مذابًا مع تغير درجة الحرارة والضغط، ويتجمع هذا الغاز في أعلى نقاط الخط. تعمل الجيوب على تقليل التجويف الفعال، وتشويش قياس التدفق، وتغذية التجويف في المضخات وصمامات التحكم.
3. فراغ عند الاغلاق. عندما تتوقف المضخة أو يتم تصريف الخط، يخلق عمود الماء المتساقط ضغطًا سلبيًا خلفه. وبدون مدخل يفتح تحت الفراغ، يمكن أن يؤدي هذا الضغط السلبي إلى انهيار الأنابيب ذات الجدران الرقيقة، وسحب المياه الجوفية والتربة إلى المفاصل، وسحب التلوث مرة أخرى عبر الشبكة.
هذه ثلاث واجبات منفصلة: كمية الهواء الكبيرة وتنفيس , الفقاعات الدقيقة المستمر للعادم عند الضغط ، والحماية من الفراغ . لا يوجد تصميم داخلي واحد يتعامل مع الثلاثة بشكل متساوٍ - وهذا هو بالضبط سبب تصميم مجموعة صمامات الهواء ERA حول ثلاث عائلات بدلاً من جسم عالمي واحد.
يكتب | الوظيفة الأساسية | عادم / كمية الهواء السائبة | تفريغ الفقاعات الصغيرة تحت الضغط | سيناريوهات نموذجية |
نوع K (حركي) | مدخل ومخرج الهواء السريع | قوي | غير متوفر | نقاط عالية من خطوط الأنابيب الطويلة؛ إطلاق الهواء أثناء ملء الأنابيب ومنع الفراغ |
النوع (الحركي الجزئي) | إطلاق الهواء الصغير | غير متوفر | تنفيس الفقاعات الدقيقة المستمر | النقاط العالية التي يترسب فيها الغاز بشكل مستمر أثناء تشغيل خط الأنابيب |
النوع C (مركب مشترك) | والواجبان في جسد واحد | قوي | تنفيس الفقاعات الدقيقة المستمر | المرشحات، وأنابيب إمدادات المياه، وبيوت المضخات - النموذج الشامل الأكثر تنوعًا |
بفضل التصميم الديناميكي الهوائي المحسن، تقوم صمامات الهواء ERA بإدارة مدخل الهواء والعادم أثناء تعبئة وتصريف خطوط الأنابيب، وتوازن التدفق الداخلي والتهوية بحيث يظل المقعد محكمًا عند الضغط المنخفض. والنتيجة هي خط يمتلئ بشكل أسرع، ويقيس بشكل أكثر دقة، ويبقى خاليًا من طفرات الضغط التي تقلل من عمر الأنابيب والتجهيزات.

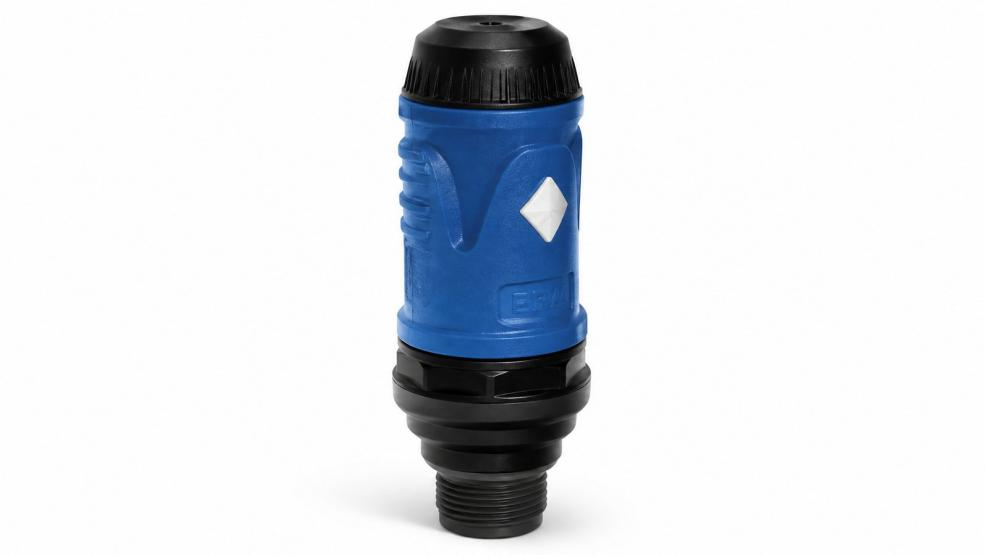

تم تصميم صمامات الهواء الحركية من النوع K للحظات التي يكون فيها حجم الهواء هو المشكلة، وليس ضغط الهواء. أثناء التعبئة، يقومون بتفريغ الهواء بسرعة عالية؛ أثناء التشغيل، يستمرون في إزالة الهواء بسرعة عالية. تسمح الهندسة الديناميكية الهوائية المحسنة وهيكل الفتحة الحركية للصمام بالتعامل مع إطلاق الهواء بكميات كبيرة في ظل ظروف الضغط المنخفض دون ثرثرة المقعد التي تصيب التصميمات الأبسط.
حيث تنتمي: النقاط العالية لخطوط الأنابيب الطويلة، وإطلاق الهواء أثناء ملء الأنابيب، ومنع الفراغ على الخطوط التي يتم تفريغها بانتظام.
النطاق: الموديلات KA10، KA11، KA12، KA30، K10 وK20 · 3/4 بوصة إلى 2 بوصة · BSPT/APT · الفتحة 288-908 مم² · ضغط العمل 0.2-16 بار.
البناء: حاجز الحشرات، وفتحات سحب الهواء والعادم، وختم ديناميكي وكرة عائمة. إن الشاشة مهمة أكثر من مظهرها - فهي تحافظ على الحشرات والحطام خارج غرفة الفتحة على خطوط الري المكشوفة.

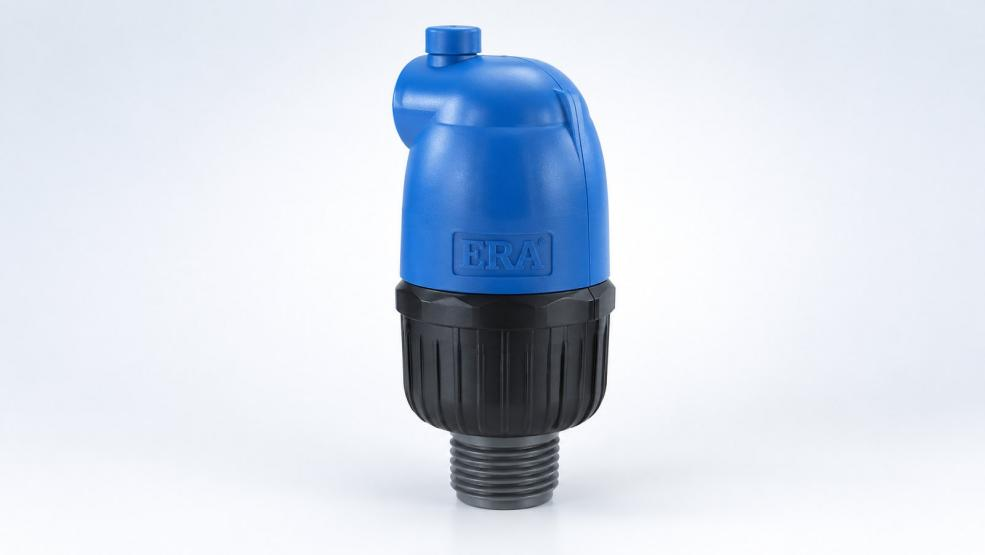

يفتح الصمام الحركي من النوع A المدخل بسرعة عندما يتطور ضغط فراغ سلبي داخل النظام أو خط الأنابيب. تدخل كمية كبيرة من الهواء وتدمر الفراغ المتكون، ثم يُغلق المدخل مرة أخرى تحت ضغط الماء. في أنظمة الترشيح، يؤدي ذلك إلى القضاء على تكوين الفراغ وتحسين كفاءة التصريف - حيث يفرغ جسم الفلتر بشكل صحيح بدلاً من الالتصاق بوسادة هوائية محاصرة.
المكان الذي ينتمي إليه: النقاط العالية التي يترسب فيها الغاز بشكل مستمر أثناء التشغيل، ومجمعات التصفية وإمدادات المياه، وبيوت المضخات حيث تؤثر كفاءة التصريف على جودة الغسيل العكسي.
النطاق: الموديل A20 · 2' · BSPT/APT · الفتحة 858 مم² · ضغط العمل 0.2–16 بار · جسم مضغوط يبلغ حوالي 131 × 72 × 80 مم و185 جم، مما يجعل من السهل ملاءمته على الزلاجات والمشعبات الضيقة.
البناء: شاشة الحشرات، الختم الديناميكي، القرص العائم والسدادة.

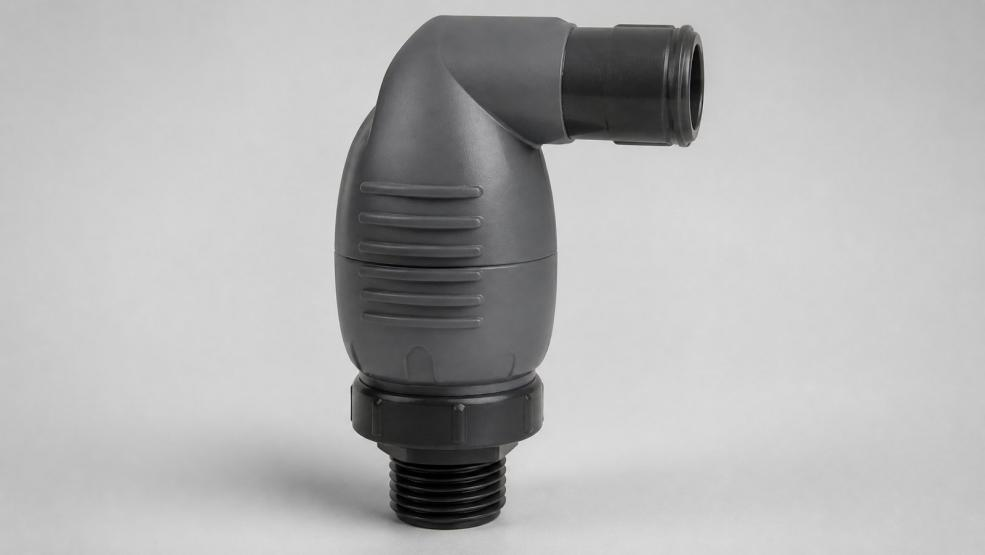

تم تصميم الصمامات الحركية من النوع C لتناسب أنظمة الري وظروف التشغيل المتنوعة. عندما يمتلئ النظام بالماء، يقوم الصمام بتفريغ كميات كبيرة من الهواء من خط الأنابيب. عندما يكون النظام تحت الضغط، فإنه يقوم بتهوية كميات صغيرة من الهواء المحبوس بشكل فعال. يوفر التصميم الديناميكي الهوائي المتقدم الحماية ضد تراكم الهواء وتكوين الفراغ، مع الحفاظ على أداء الختم تحت ضغط منخفض.
هذا المزيج هو السبب في أن النوع C هو الطراز الشامل الأكثر تنوعًا في المجموعة: فهو يغطي واجب التعبئة والصرف من النوع K وواجب التنفيس المستمر من النوع A في تركيب واحد.
المكان الذي تنتمي إليه: المرشحات وأنابيب إمدادات المياه وبيوت المضخات - في أي مكان يتم فيه ملء الخط وتصريفه وتشغيله عند الضغط في دورة منتظمة.
النطاق: الموديلات C10 وC11 وC20 وC21 وC50 · 3/4' إلى 2' · BSPT/APT · الفتحة 374-1200 مم² · ضغط العمل 0.2-16 بار.
البناء: حاجز الحشرات، والفوهة الحركية، والختم الديناميكي، والفوهة الأوتوماتيكية، والسدادة الحركية، والمقعد والطفو - الفوهتان هما ما يسمحان لصمام واحد بأداء كلا الواجبين.
واجب على النظام الخاص بك | اكتب للتحديد | موقع نموذجي |
ملء رئيسي طويل؛ إطلاق الهواء السائب بسرعة عالية | نوع ك | نقاط عالية على طول الخطوط الرئيسية الصاعدة، في نهاية الخطوط الجانبية الطويلة |
منع الفراغ أثناء تصريف الخط أو توقف المضخة | نوع ك | أسفل المضخات، عند الشفاطات والنقاط المنخفضة التي تفرغ |
التنفيس المستمر للغاز المترسب تحت الضغط | نوع | نقاط عالية على أنابيب التشغيل والمرشح ورؤوس المشعب |
محطات الترشيح، وبيوت المضخات، والأنابيب الرئيسية التي تمتلئ وتعمل تحت الضغط | النوع ج | منافذ التصفية، رؤوس تفريغ المضخة، أنابيب التوزيع |
في مخطط الري النموذجي، يكون التركيب العملي من النوع K حيث يتم ملء الخط وإفراغه، والنوع A عند النقاط العالية التي تظل تحت الضغط طوال الموسم، والنوع C حيثما يقع كلا الواجبين على نفس العقدة.
مسلسل | نماذج | أحجام الاتصال | المواضيع | فتحة (مم²) | ضغط العمل |
نوع ك | KA10، KA11، KA12، KA30، K10، K20 | 3/4 بوصة، 1 بوصة، 2 بوصة | بي إس بي تي/إيه بي تي | 288-908 | 0.2-16 بار |
نوع | أ20 | 2' | بي إس بي تي/إيه بي تي | 858 | 0.2-16 بار |
النوع ج | C10، C11، C20، C21، C50 | 3/4 بوصة، 1-1/2 بوصة، 2 بوصة | بي إس بي تي/إيه بي تي | 374-1200 | 0.2-16 بار |
يتم إدراج الأبعاد والأوزان لكل طراز على حدة في كتالوج صمامات الهواء ERA وفي كل صفحة منتج، جنبًا إلى جنب مع خيارات الخيوط المتاحة للسوق الخاص بك.
1. ما هو حجم الأنبوب ومعيار الخيط؟ يتم تقديم النطاق في BSPT/APT من 3/4 بوصة إلى 2 بوصة؛ تأكد من المبيعات قبل التصميم حول معاهدة حظر الانتشار النووي.
2. ما هو الواجب الجوي الذي يهيمن؟ الهواء السائب، أو التنفيس الجزئي المستمر، أو كليهما. هذه الإجابة الفردية تحدد K أو A أو C.
3. ما هو غلاف الضغط الحقيقي؟ تم تصنيف جميع الموديلات من 0.2 إلى 16 بار. تحقق من الحد الأدنى للضغط عند الصمام (يجب أن يكون المقعد ثابتًا) وضغط الارتفاع أثناء توقف المضخة.
4. ما هي نوعية المياه؟ تؤدي مياه الري التي تحتوي على نسبة عالية من الرواسب أو الطحالب إلى زيادة الطلب على شاشة الحشرات وغرفة الفتحة - قم بتخطيط فترات التفتيش وفقًا لذلك.
5. كيف سيتم خدمتها؟ الصمام الذي لا يستطيع أحد الوصول إليه هو صمام لا أحد يحافظ عليه.
• قم بالتركيب عموديًا عند أعلى نقطة في القسم، مع إبقاء المخرج خاليًا من الماء الراكد والرذاذ.
• قم بتركيب صمام عزل أسفل صمام الهواء بحيث يمكن صيانة الوحدة دون تصريف التيار الرئيسي.
• تنظيف الخط قبل التشغيل. يعد دفع الحطام إلى غرفة الفتحة أثناء التعبئة الأولى هو السبب الأكثر شيوعًا لعدم إغلاق الصمام.
• حافظ على نظافة شاشة الحشرات. على الخطوط الزراعية المكشوفة، هذا هو عنصر التآكل الرئيسي.
• فحص الختم الديناميكي والطفو في بداية كل موسم ري، واستبدال السدادات البالية بدلاً من تشغيل صمام ينزف عند الضغط المنخفض.
ما الفرق بين صمام الهواء الحركي والصمام الأوتوماتيكي؟
يستخدم الصمام الحركي عوامة وفتحة كبيرة لتحريك الهواء بسرعة عالية أثناء التعبئة والصرف - حجم كبير ومدة قصيرة. يقوم صمام أوتوماتيكي (صغير) بتهوية كميات صغيرة من الهواء بشكل مستمر عندما يكون الخط تحت الضغط. يجمع النوع ERA C بين الوظيفتين في جسم واحد.
هل يستطيع صمام واحد التعامل مع التعبئة والتهوية المستمرة؟
نعم - هذا هو الغرض من النوع C. عندما تحدث المهمتان في نقاط مختلفة على النظام، عادةً ما توفر الصمامات المنفصلة من النوع K وA تصميمًا أنظف وأكثر قابلية للخدمة.
ما الأحجام ونطاق الضغط المتاحة؟
3/4 بوصة إلى 2 بوصة اعتمادًا على السلسلة، وخيوط BSPT/APT، جميع الموديلات بتصنيف 0.2–16 بار.
هل أحتاج إلى صمام هواء عند كل نقطة عالية؟
ليس كل واحد، ولكن كل نقطة يمكن أن يتراكم فيها الهواء ولا يمكنه الانتقال إلى صمام آخر: نقاط عالية حادة على الأنابيب الرئيسية الصاعدة، وقمة الجانب الطويل، أسفل المضخة، والجزء العلوي من وعاء الترشيح.
تم بناء النطاق حول فكرة واحدة: مطابقة الصمام مع وظيفة الهواء بدلاً من زيادة حجم تصميم واحد لتغطية كل شيء. ثلاث عائلات، وخيوط BSPT/APT الشائعة، وتصنيف ثابت يتراوح من 0.2 إلى 16 شريطًا، وأحجام تتراوح من 3/4 بوصة إلى 2 بوصة، تعني أن الاختيار يتم بناءً على سلوك النظام وليس على ما يحدث في المخزون.
إذا كنت تحدد صمامات الهواء لمشروع الري أو إمدادات المياه، فأرسل لنا مخطط الخط وأحجام الأنابيب وضغط التشغيل - وسيقوم فريقنا بتأكيد النوع والنموذج لكل نقطة عالية.
